Термосопротивление с коммутационной головкой дТС015-EX предназначено для температурных измерений взрывоопасных смесей газов, паров, а также легковоспламеняющихся и взрывчатых веществ
Ограничение тока и напряжения в цепях датчика до искробезопасных значений достигается за счет обязательного подключения датчика через барьер искрозащиты (рекомендуется ИСКРА-ТС.02), имеющий вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ Р МЭК 60079-11-2010 (маркировка [Ex ia] IIC).
При изменении температуры выше +120 ⁰С рекомендуем использовать датчики с металлической головкой.
Конструкция и принцип действия: Принцип действия термопреобразователей сопротивления основан на свойстве проводника менять электрическое сопротивление пропорционально изменению температуры окружающей среды (ГОСТ Р 6651-2009). Конструктивно такие термопреобразователи выполняются в виде катушки из тонкой медной или платиновой проволоки на каркасе из изоляционного материала или используются тонкопленочные чувствительные элементы, заключенные в защитную гильзу
Номинальные статические характеристики (НСХ) по ГОСТ 6651-2009:
- ТСМ 50М и 100М (W100 = 1,428, α = 0,00428°С-1)
- ТСП 50П и 100П (W100 = 1,391, α = 0,00391°С-1)
- ТСП Pt100, Pt1000 (W100 = 1,385, α = 0,00385°С-1)
Варианты исполнения ДТС по типу подключения: двух-, трех-, и четырехпроводная схемы подключения.
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: термопреобразователи сопротивления без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные группе N2.
Температурный класс в маркировке взрывозащиты:
Температурный класс
| T1
| T2
| T3 | T4 | T5
| T6
|
Температура окружающей и контролируемой среды
| ≤ +425 °С
| ≤ +275 °С
| ≤ +195 °С
| ≤ +130 °С | ≤ +95 °С
| ≤ +80 °С
|
Показатели надежности термосопротивлений ДТСхх5 при соблюдении условий эксплуатации (вероятность безотказной работы):
- в диапазоне температур от –50 до +250 °С – не менее 0,95 за 40 000 ч;
- в диапазоне температур от –196 (–60 °С – для РТ100, РТ1000) до –50 °С и от +250 до +450 °С – не менее 0,95 за 15 000 ч;
- в диапазоне температур от +450 до +500 °С – не менее 0,95 за 8 000 ч.
- в диапазоне температур от -50 до +180 °С – не менее 0,95 за 15 000 ч.
Для монтажа датчиков ДТСхх5 на объекты измерения температуры рекомендуется применять гильзы ГЗ-В, ГЗ.16 и ГЗ.25, бобышки БП-А, БК-А, Б.П.1, Б.П.2 и Б.У.1 а также съемные подвижные штуцеры ШП.
Все термопреобразователи сопротивления ОВЕН имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.
Основные преимущества термопреобразователей сопротивления ОВЕН:
- Высокая точность измерений
- Высокая стабильность
- Близость характеристики к линейной зависимости
Класс допуска и диапазон измерений:
Класс допуска
| Допустимые отклонения
| Диапазон измеряемых температур (в зависимости от конструктивного исполнения)
|
50П/100П
| Pt100/ Pt1000 | 50М/100М |
α=0,00391°С-1 | α=0,00385°С-1 | α=0,00428°С-1 |
A
| ±(0,15 °С + 0,002Т)
| –100...+250 (450) °С
| –30...+250 (300) °С
| –50...+100 °С
|
B
| ±(0,30 °С + 0,005Т)
| –196...+250 (500) °С
| –50...+250 (500) °С
| –50...+150 (180) °С
|
C
| ±(0,50 °С + 0,0065Т)
| –196...+250 (500) °С
| –50...+250 (500) °С
| –50...+150 (180) °С
|
Значение показателя тепловой инерции ОВЕН ДТС составляет от 10 до 30 секунд (зависит от конструктивного исполнения датчика)
Т – температура измеряемой среды, °С.
Технические характеристики:
Параметр | Значение
|
Номинальная статическая характеристика (НСХ) | 50М
100М | 50П
100П | Pt100
Pt1000 |
Диапазон измеряемых температур: |
- класс допуска А | – | –100…+450 °C | –30…+300 °C |
- класс допуска В и С | –50…+180 °C | –196…+500 °C | –50…+500 °C |
Температура окружающей среды | –60…+85 °C (для температурных классов Т5…Т1)
–60…+80 °C (для температурных классов Т6) |
Условное давление | 0,1…6,3 МПа (в зависимости от конструктивного исполнения) |
Показатель тепловой инерции | ≤ 10…30 с |
Сопротивление изоляции | ≥ 100 МОм |
Количество чувствительных элементов | 1 или 2
|
Схема внутренних соединений проводников | 2 – двухпроводная
3 – трехпроводная
4 – четырехпроводная |
Исполнение сенсора относительно корпуса | изолированный |
Материал коммутационной головки | пластмассовая, металлическая
|
Тип резьбового штуцера | метрическая резьба, трубная резьба |
Материал корпуса датчика
| сталь 12Х18Н10Т |
Степень защиты | IP54 (IP65 – для датчиков с металлической головкой) |
Средний срок службы | ≥ 10 лет |
Маркировка взрывозащиты | 0Ex ia IIC T1...T6 Ga |
Кабельный ввод | М16×1,5 |
Диаметр подключаемого кабеля | < 8 мм |
Параметры искробезопасных электрических цепей | Ui=10,2 В; Ii=200 мA; Li=0,75 мкГн; Сi=2,75 мкФ |
Примечания:
- Исполнение с двумя чувствительными элементами возможно для моделей с диаметром защитной арматуры 8 и 10 мм
- Датчики с двумя чувствительными элементами производятся только с увеличенной коммутационной головкой
- Датчики с металлической головкой и двумя чувствительными элементами производятся только с 2-проводной схемой соединения
- При измерении температуры выше 180 °С для моделей 015, 025, 105 рекомендуем использовать датчики с металлической головкой
- Датчики с 2-проводной схемой соединения изготавливаются с ограничениями по длине монтажной части:
– 50П – не производим
– 50М – не более 200 мм
– 100М, 100П, РТ100 – не более 630 мм
- ДТС с двумя чувствительными элементами и металлической коммутационной головкой изготавливаются только по 2-проводной схеме
- Датчики с классом допуска А и с 2-проводной схемой внутренних соединений проводников – не изготавливаем. А2 – запрещено ГОСТ 6651—2009 (см. п. 6.2)
- Датчики с двумя чувствительными элементами изготавливаются по согласованию
Габаритные размеры |
|
L = 60 мм, 80 мм, 100 мм, 120 мм, 160 мм, 180 мм, 200 мм, 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм, 1250 мм, 1600 мм, 2000 мм |
Габаритные размеры коммутационных головок
|

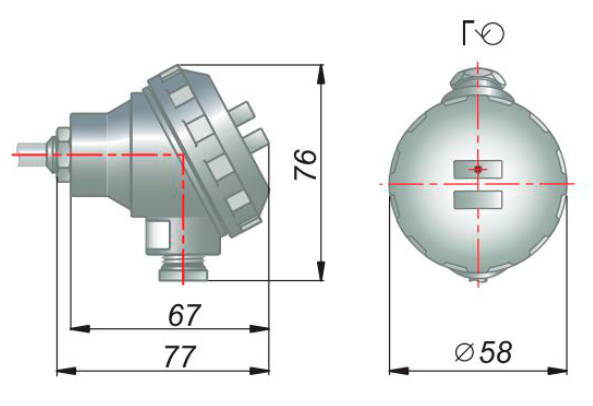

Стандартное исполнение
|
Пластмассовая | Металлическая |
| |

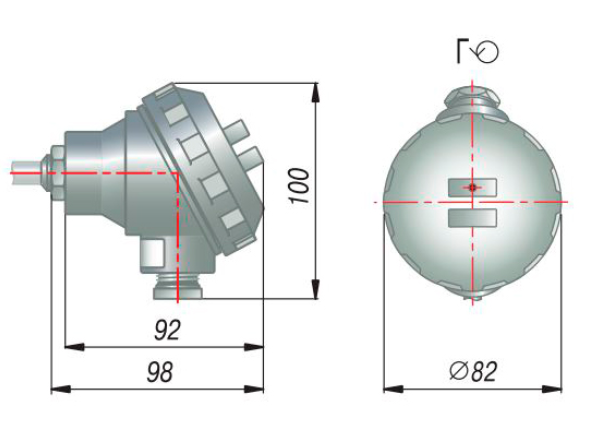

Увеличенная
|
Пластмассовая | Металлическая |
| |

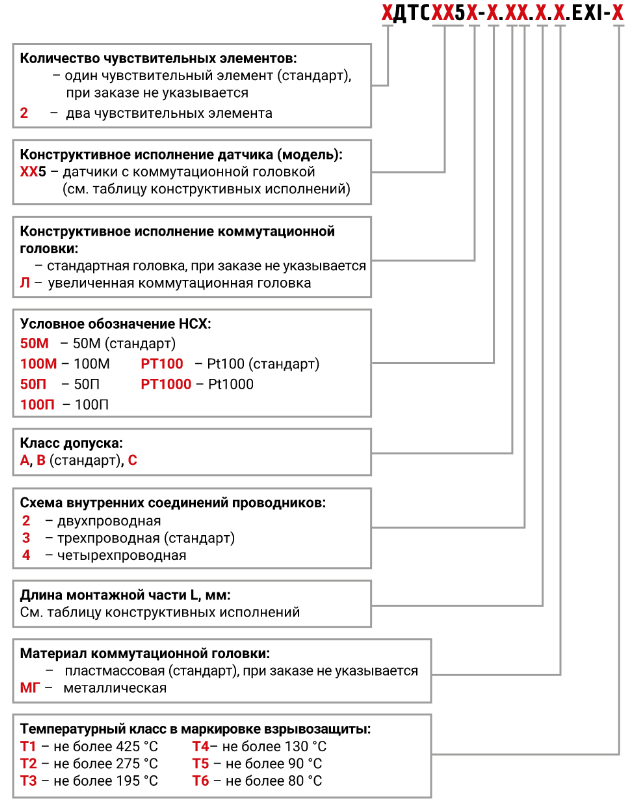

Обозначение при заказе ДТСXX5-ЕХI |
|
Версия: 2023-09-11-ЛВС
