Блок автоматики камеры сгорания
| Блок автоматики предназначен для управления нормально закрытым электромагнитным клапаном Burkert тип 5281.
Управление клапаном осуществляет измеритель-регулятор ТРМ1-Щ1.У.Р в зависимости от давления. При значении давления меньше уставки происходит подача питания на клапан, а после достижения значения уставки, питание снимается. К входу прибора подключен датчик избыточного давления АИР-20Ех/М2-ДИ с выходным сигналом 4..20мA.
В приборе ТРМ1-Щ1.У.Р предусмотрена фильтрация пульсаций статического давления, задаваемая оператором. Время опроса датчика статического давления не более 1,5 с.

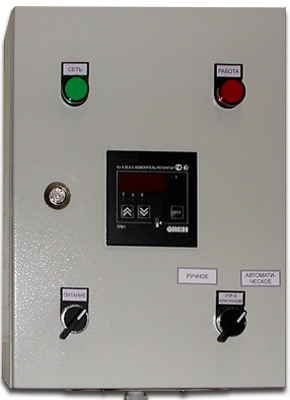

В блоке установлена лампа «Работа», которая загорается, когда на клапан подано напряжение.
С помощью переключателя «Управление клапаном» осуществляется выбор режима управления: автоматическое или ручное. В автоматическом режиме клапаном управляет регулятор ТРМ1, в ручном – питание на клапан подается или снимается принудительно.

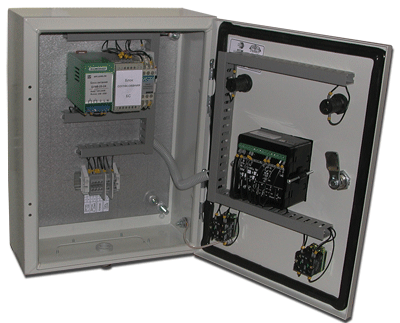

В блоке установлены: сетевая лампа, автомат 2А и клеммный блок для подключения датчиков давления, клапана и питания (~220В).
Включение блока осуществляется с помощью выключателя питания.
|
