Исходные данные: Имеется 3 насоса, оснащенных своими пускателями, тепловыми реле защиты и автоматическими выключателями, один дренажный насос без устройств управления и защиты.
В соответствии с пожеланиями заказчика была проведена работа по автоматизации управления данной насосной станцией.

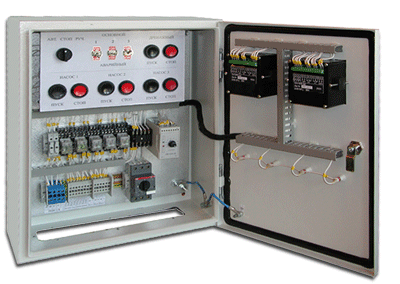

Для защиты от несанкционированного вмешательства в алгоритм работы станции все органы управления скрыты внутри шкафа. Перед началом работы технолог устанавливает тумблерами режим работы каждого из 3 насосов ("основной", "аварийный", "резерв").
В автоматическом режиме при достижении уровнем воды отметки "верхний уровень" будет включаться "основной" насос и откачивать воду до отметки "минимальный уровень". Если основной насос не справляется и вода достигнет отметки "аварийный уровень", то включиться реле времени. По истечении времени если сигнал "аварийный уровень" не снят, то запускается аварийный насос, и оба насоса будут откачивать воду до отметки "минимальный уровень". После чего отключаться.

Дренажный насос работает по своим датчикам уровня, расположенным в приямке и включается при достижении уровнем воды верхней отметки и откачивает ее до нижней.
В ручном режиме все насосы равноправны и управляются оператором от кнопок "ПУСК", "СТОП". Контроль уровня в этом режиме не осуществляется. В режиме "стоп" управление насосами блокировано.
Дренажный насос оснащается магнитным пускателем, автоматом защиты от токов КЗ и тепловой защитой.

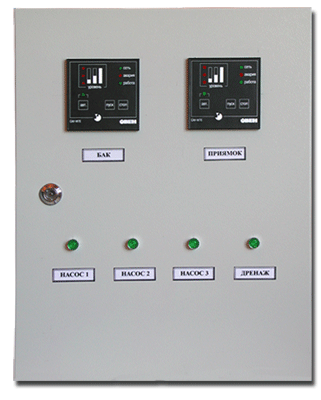

Габаритные размеры щита 400х500х210 (настенное исполнение)
По желанию заказчика можно доукомплектовать шкаф управления системой аварийной сигнализации (световой и звуковой). Которая может контролировать срабатывание защиты насосов (дополнительно: аварийное превышение уровня воды в приямке).
