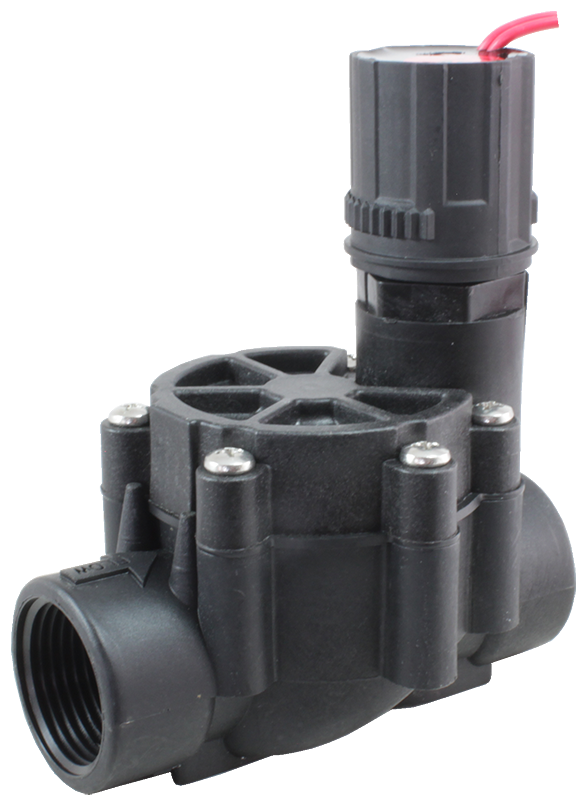

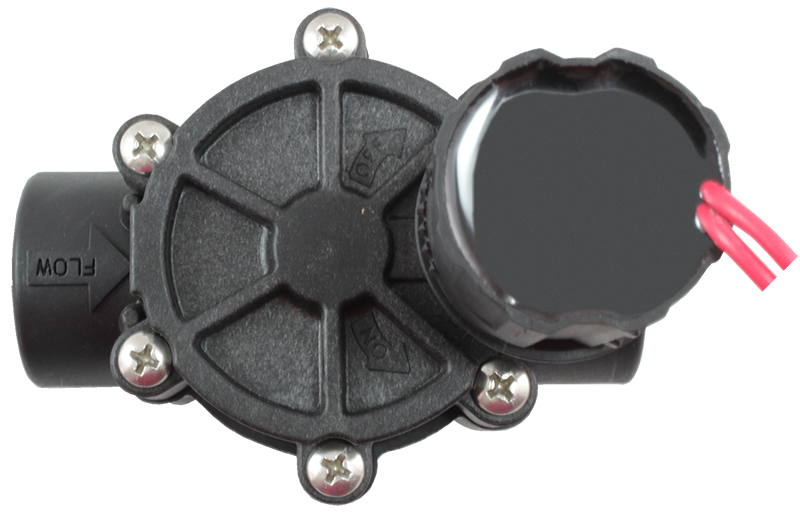

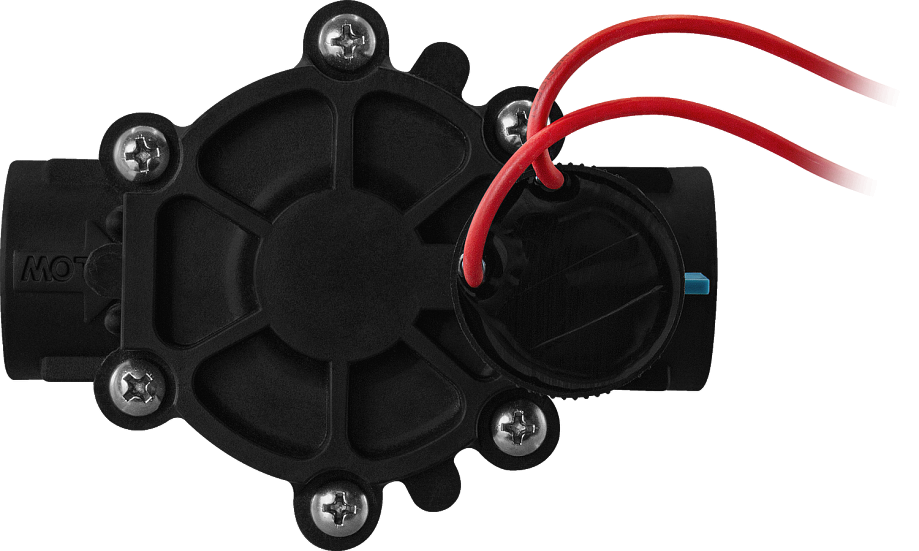

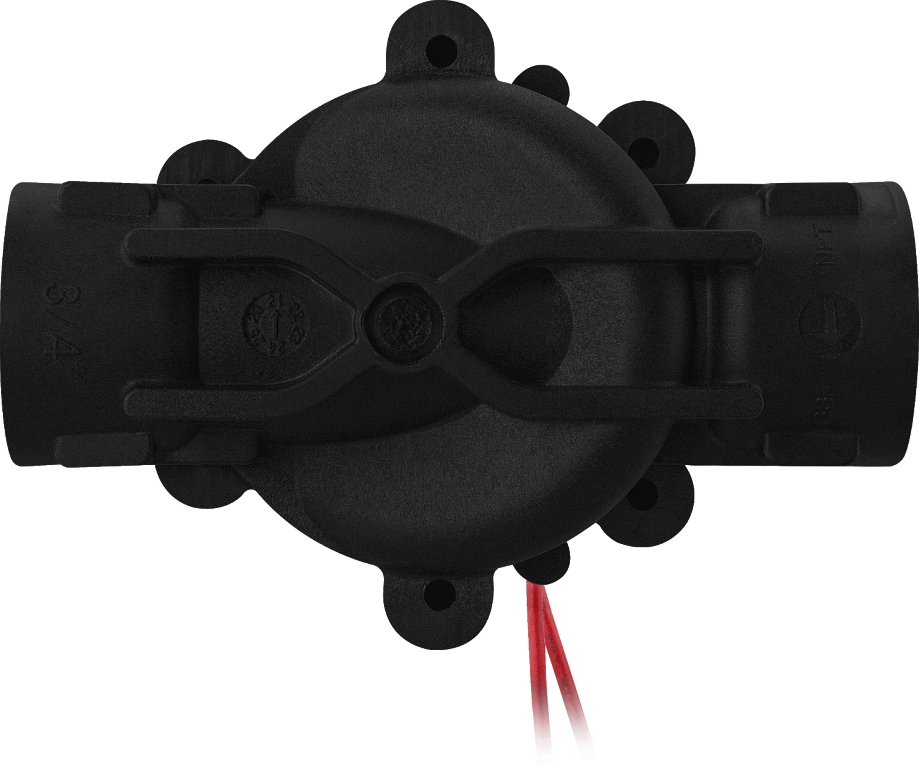

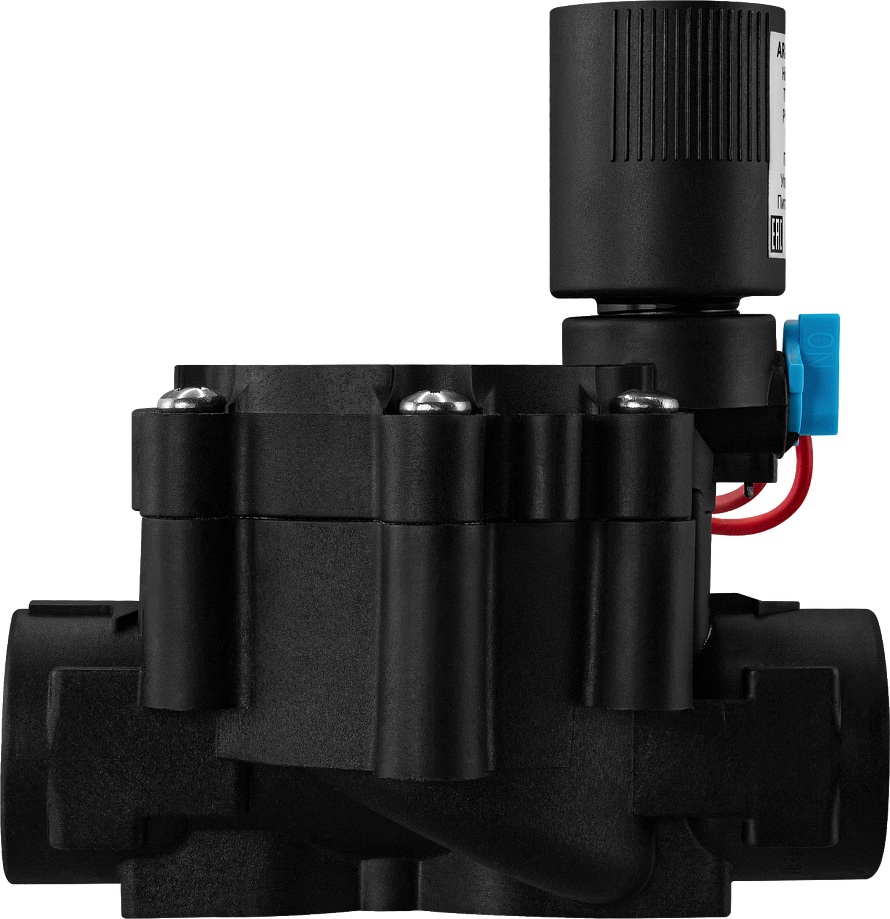

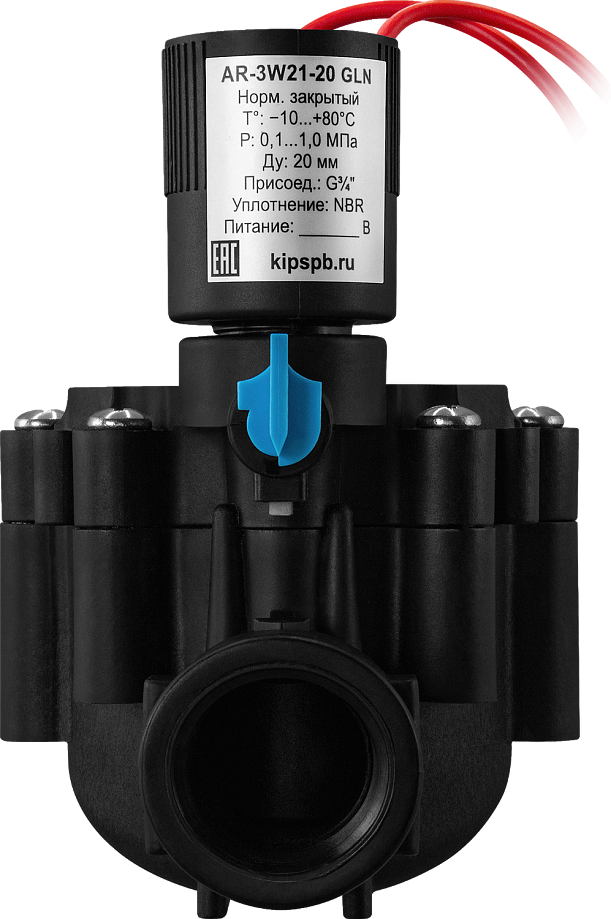

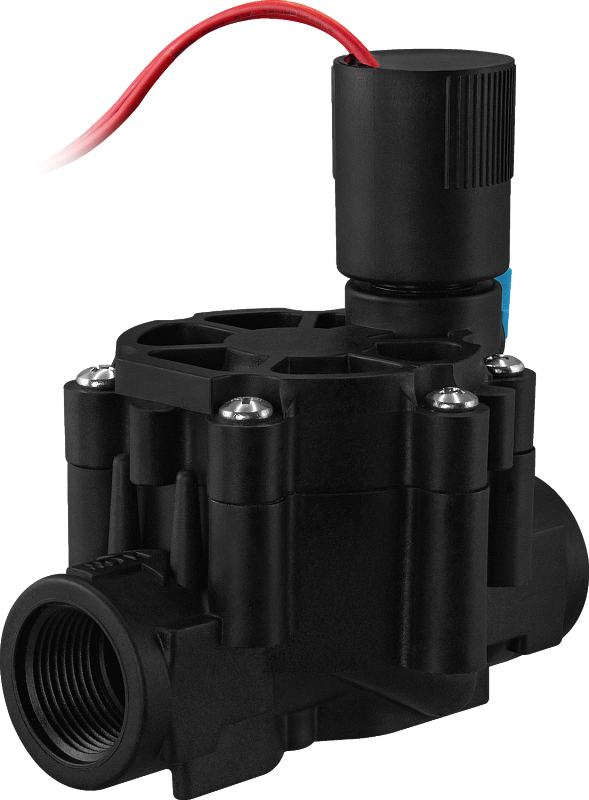

Клапан нормально закрытый AR-3W21 (AR-YCA21)

Клапан соленоидный нормально закрытый непрямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе

Является аналогом:

Производитель	TORK
Модель/серия	T-IR/T-IR

В закладки

от 3 994 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (10)
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально закрытый непрямого действия с диафрагмой AR-3W21 (AR-YCA21) предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Устойчивая работа с загрязненной водой
Простая разборка клапана
Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
Возможность ручного открытия/закрытия клапана при отсутствии питания

Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана

Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени, либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, горячая вода
Материал	Корпуса: нейлон Уплотнения: NBR
Температура рабочей среды	−10...+80°С
Рабочее давление	0,1...1,0 МПа
Диаметр условного прохода	20 мм, 25 мм
Присоединение	Резьбовое G¾", G1"
Катушка	ASF102B; IP65
Питание	~220 В, ~110 В, ~24 В =24 В, =12 В
Мощность	10 ВА (АС), 8 Вт (DC)

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin , МПа	Pmax , МПа	Вес, г
AR-3W21-20-3/4-GLN	20	7,68	¾"	0,1	1,0	390
AR-3W21-25-1-GLN	25	10,24	1"	0,1	1,0	420

Расшифровка обозначения на примере клапана AR-3W21-20-3/4-XYZ:
AR-3W21 – модель клапана.
20 – диаметр условного прохода в мм.
3/4 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: L – нейлон.
Z – материал уплотнения: N – NBR.

Габаритные размеры

Размер, мм	AR-3W21-20	AR-3W21-25
A	119	127
B	77	82
C	108	113
D	15	21
G	¾"	1"

Версия: 2025-10-29-СДГ
