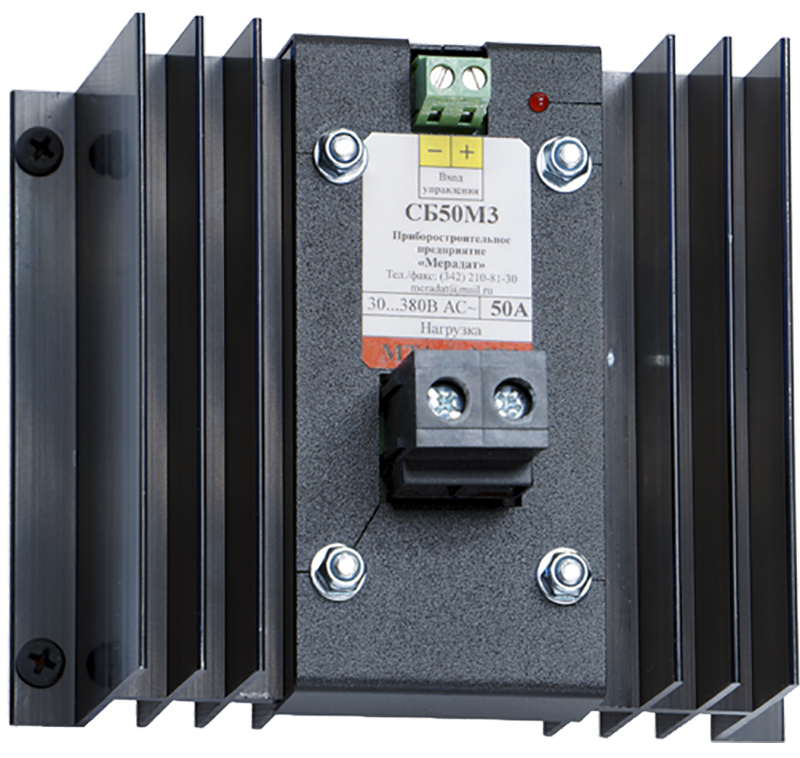

Силовые тиристорные (симисторные) блоки СБ предназначены для регулирования мощности на одно- или трехфазной нагрузке и рассчитаны на работу под управлением регуляторов «Термодат».
Блоки обеспечивают регулирование методами широтно-импульсной модуляции (ШИМ) и распределенных сетевых периодов (РСП).
Схема управления силовыми элементами построена на базе оптосимистора с детектором перехода фазы через ноль, благодаря чему блоки СБ вносят минимальные помехи в сеть.
Технические характеристики:
Параметр | Значение |
Общие |
Время срабатывания | ≤10 мс |
Сопротивление изоляции между входом и выходом | 106 Ом при =500 В |
Напряжение пробоя между входом и выходом | 1000 В |
Рабочая температура окружающей среды | +5...+45°C* |
Вход |
Входное напряжение управляющего сигнала | =5...30 В |
Ток управляющего сигнала | ≤30 мА |
Выход |
Коммутируемое напряжение | ~30...380 В |
* - С ростом температуры окружающей среды выше номинальной (+45°С) величина коммутируемого тока может снижаться до 70% от максимальной.
Модели:
Название | Коммутируемый ток | Количество фаз | Тепловыделение
|
СБ10М3 | 10 А | 1 | 18 Вт |
СБ15М3
| 15 А
| 1 | 18 Вт
|
СБ25М3
| 25 А
| 1 | 30 Вт
|
СБ50М3 | 50 А | 1 | 55 Вт |
СБ60Т1 | 60 А | 1 | 72 Вт |
СБМ90М1 | 90 А | 1 | 130 Вт |
СБ125М1 | 125 А | 1 | 150 Вт |
СБ160МВ1 | 160 А | 1 | 220 Вт |
СБ320МВ1 | 320 А | 1 | −
|
СБ2Ф125МВ1 | 125 А | 2 | 300 Вт |
СБ2Ф160МВ1 | 160 А | 2 | 480 Вт |
СБ2Ф320ТВ2 | 320 А | 2 | 770 Вт |
СБ3Ф125МВ1 | 125 А | 3 | 450 Вт |
СБ3Ф160МВ1 | 160 А | 3 | 580 Вт |
СБ3Ф320ТВ2 | 320 А | 3 | 1150 Вт |
Схема подключения нагрузки |

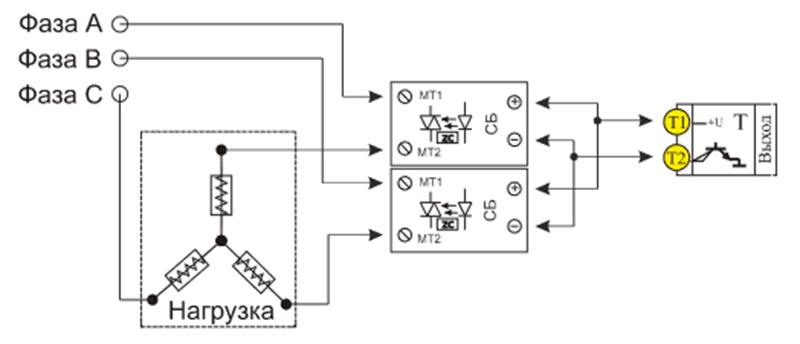

Подключение трехфазной нагрузки по схеме "звезда"
|
![](/upload/iblock/0bf/CB15M3_blue_1.jpeg) |

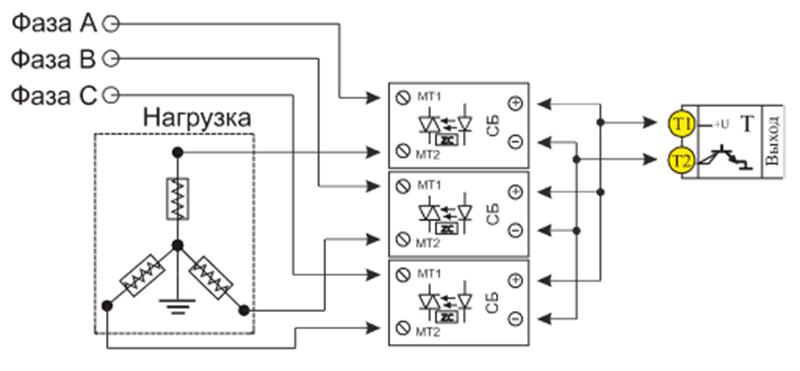

Подключение трехфазной нагрузки по схеме "звезда с нейтралью" |
![](/upload/iblock/0bf/CB15M3_blue_2.jpeg) |

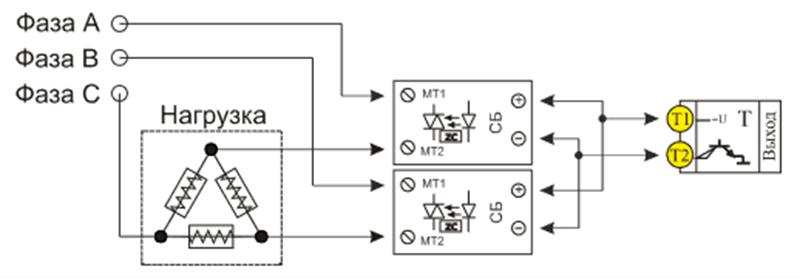

Подключение трехфазной нагрузки по схеме "треугольник" |
![](/upload/iblock/0bf/CB15M3_blue_3.jpeg) |
