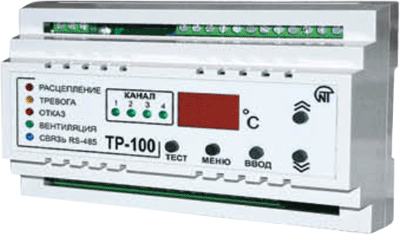

Цифровое температурное реле ТР-100

ТР-100
В закладки 3 607 руб. 1...2 недели Купить
Прибор для измерения и контроля температуры по четырем датчикам, с последующим отображением температуры на дисплее и выдачи сигналов аварии, при выходе каких-либо параметров за установленные пределы
  • Диапазон измеряемых температур: −40...240°С
  • Погрешность измерения температуры: ±2°С


Подробное описание
Цифровое температурное реле ТР-100 предназначено для измерения и контроля температуры по четырем датчикам, с последующим отображением температуры на дисплее и выдачи сигналов аварии, при выходе каких-либо параметров за установленные пределы
Может применяться для защиты: - двигателей и генераторов
 - трехфазных сухих трансформаторов с дополнительным контролем температуры сердечника или окружающей среды

ТР-100 имеет универсальное питание и может использовать любое напряжение ≅24...255 В, независимо от полярности.
При небольшом изменении программы функциональность реле может быть расширена для контроля и регулирования температуры других устройств, в т. ч. и для использования в системах автоматического регулирования и управления (САР и У), а также в системах АСУ ТП.
Устройство оборудовано интерфейсом RS-485 MODBUS RTU для связи с системой верхнего уровня.
Технические характеристики:
ПараметрЗначение
Напряжение питания
≅24…255 В
Рекомендованный предохранитель для защиты прибора1 А
Тип датчиков, используемых для измерения температурыPt100
Количество подключаемых датчиков
1…4
Схема подключения датчиков2-, 3-проводная
Длина провода датчика в зависимости от схемы включения
2-проводная до 5 м
3-роводная до 100 м
Количество выходных реле
4
Время хранения данных, лет, не менее
не менее 15 лет
Погрешность измерения температуры±2 °C
Диапазон измеряемых температур−40...240 °C
Тест выходных релеЕсть
Тест индикацииЕсть
Время задержки измерения
не более 2 с
Степень защитыКорпуса: IP30
Клеммника: IP20
Климатическое исполнениеУ3.1
Потребляемая мощность (под нагрузкой)
не более 4,0 ВА
Масса
не более 370 г
Габаритные размеры
90×139×63 мм
Диапазон рабочих температур−35...60 °C
Температура хранения−45...70 °C
Монтаж
DIN-рейка 35 мм
Характеристика выходных контактов:
Соs φМакс. ток при U~250 В Макс. мощн.
Макс. напряжение
Макс. ток при Uпост=24 В
1,010 А4000 ВА~440 В10 А

Коммутационный ресурс выходных контактов:
 - электрический ресурс 10 А 250 В АС не менее 100 000 раз
 - электрический ресурс 10 А 24 В DC не менее 100 000 раз

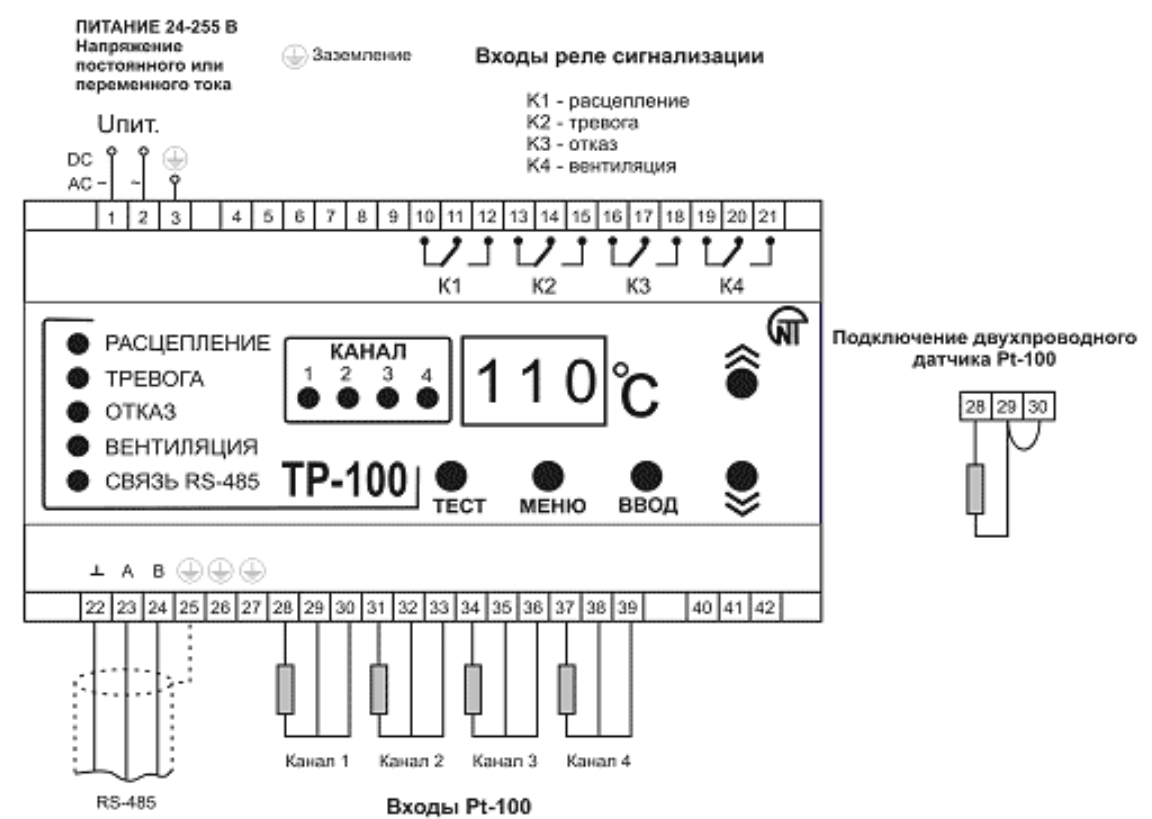

Электрические соединения ТР-100
