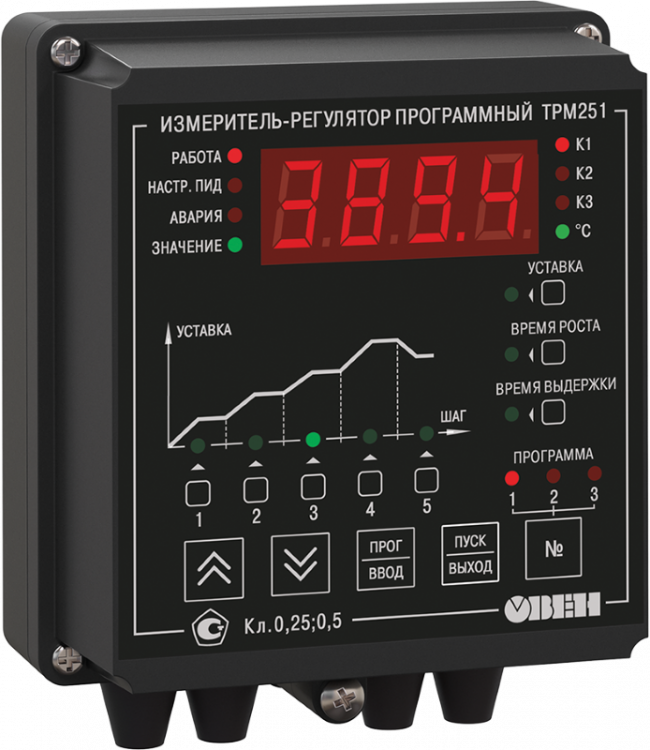

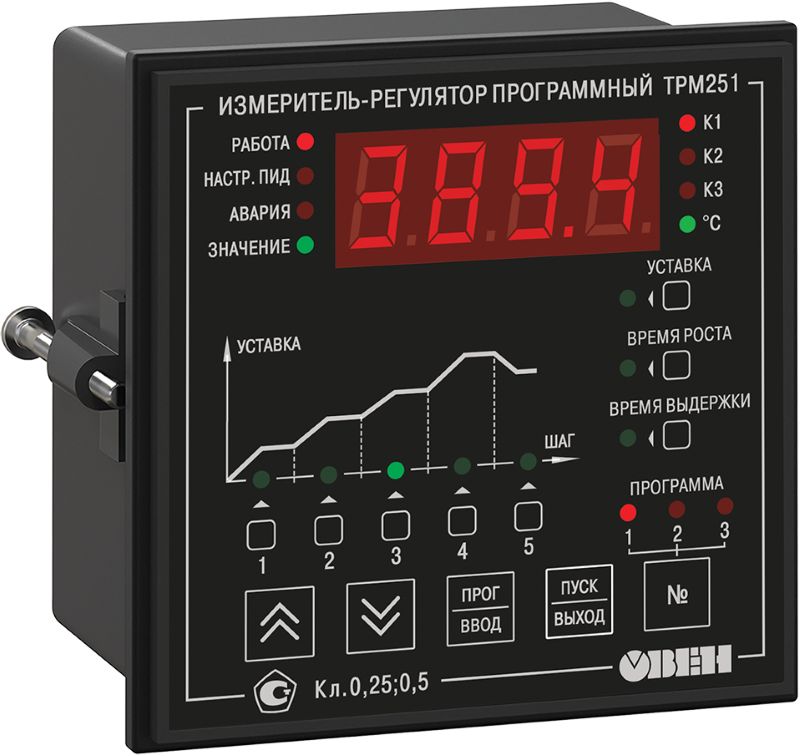

Программный ПИД-регулятор ОВЕН ТРМ251
Одноканальный программный ПИД-регулятор ОВЕН ТРМ251 применяется для управления многоступенчатыми температурными режимами в системах управления электропечами (камерными, элеваторными, шахтными, плавильными и др.)
Особенности:
- Автонастройка ПИД-регулятора по современному эффективному алгоритму
- Три управляющих выхода:
— управление исполнительным механизмом (ЭМ-реле, транзисторная или симисторная оптопара, 4...20мА, выход для управления внешним твердотельным реле),
— сигнализация о выходе регулируемой величины за заданные пределы (ЭМ-реле),
— сигнализация о неисправности датчика или обрыве контура регулирования LBA (ЭМ-реле) или регистрация (4...20мА)
- Конфигурирование на ПК или с лицевой панели прибора
- Функция сохранения образа EEPROM
Поддерживаемые градуировки:
- Термопары: ТХК(L), ТЖК(J), ТНН(N), ТХА(К), ТПП(S), ТПП(R), TПР(В), ТВР(А-1), ТВР(А-2), ТВР(А-3), ТМК(Т)
- Термопреобразователи сопротивления: Cu50, 50M, Pt50, 50П, Cu100, 100М, Pt100, 100П, Ni100, Pt500, 500П, Cu500, 500М, Ni500, Cu1000, 1000М, Pt1000, 1000П, Ni1000
Технические характеристики:
Параметр
| Значение
|
Напряжение питания
| ~90…245В |
Частота напряжения питания
| 47...63 Гц
|
Потребляемая мощность
| не более 6ВА |
| Количество универсальных входов | 2 (основной и резервный)
|
Минимальное время опроса датчика
| 0,3 с
|
Количество выходных элементов
| 3
|
Тип интерфейса связи
| RS-485
|
Протоколы передачи данных
| ОВЕН, Modbus RTU, Modbus ASCII
|
Скорость передачи данных:
- по протоколу ОВЕН
- по протоколу Modbus RTU/ASCII
| 2,4; 4,8; 9,6; 14,4; 19,6; 28,8; 38,4; 57,6; 115,2 кбит/с
9,6; 14,4; 19,6; 28,8; 38,4; 57,6; 115,2 кбит/с
|

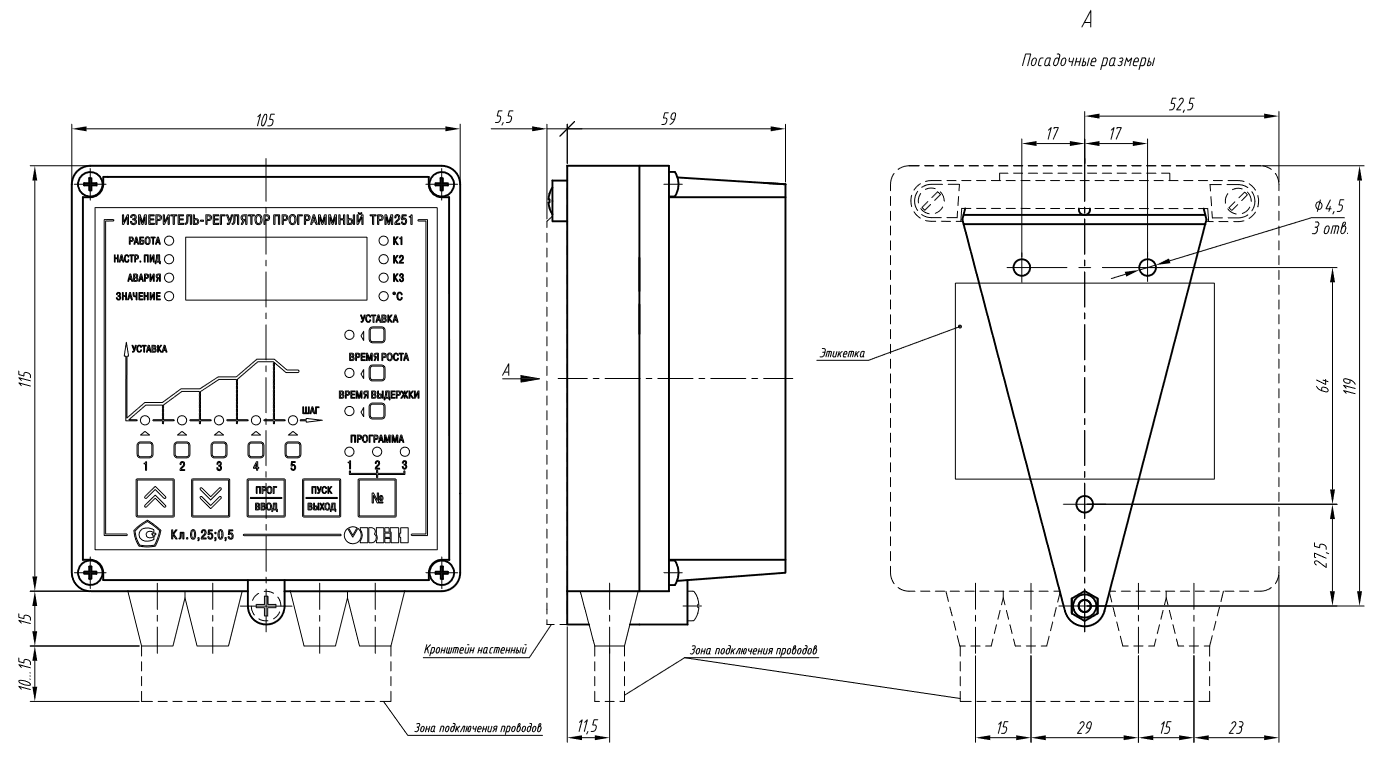

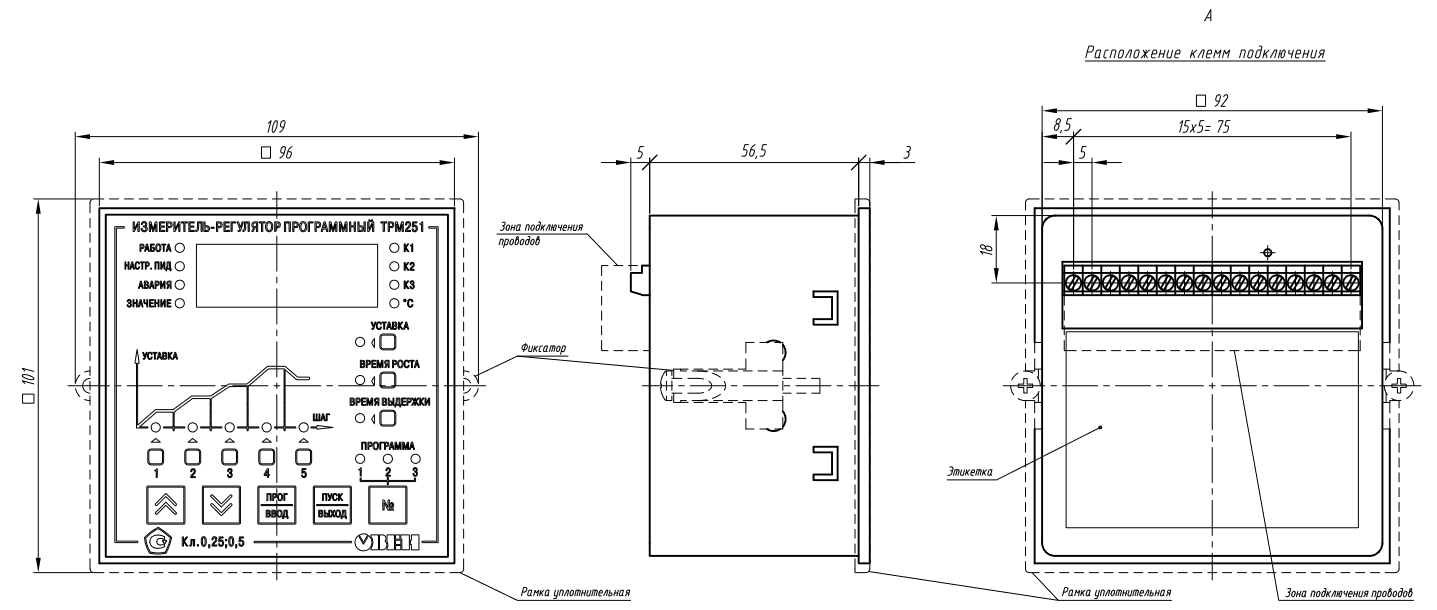

Габаритные размеры и степень защиты корпуса
- Настенный Н
- Щитовой Щ1
|
130×105×65 мм, IP44
96×96×70 мм, IP54 (со стороны передней панели)
|
Условия эксплуатации:
- окружающая температура
- атмосферное давление
- относительная влажность воздуха
|
1...50 °C
84...106,7 кПа
не более 80%RH (при 35°С и ниже без конденсации влаги) |
Характеристики выходных элементов:
Обозначение
| Тип выходного устройства
| Электрические характеристики
|
Р
| Электромагнитное реле | Для ВЭ1 — 4А, для ВЭ2, ВЭ3 — 2А при ~220В, 50 Гц, cos φ > 0,4 |
К
| Транзисторная оптопара структуры n–p–n типа | 400мА при 60В пост. тока |
С
| Симисторная оптопара | 50мА при ~250В (пост. откр. симистор) или 400мА (симистор вкл. с частотой не более 50 Гц и tимп. = 5 мс) |
И
| Цифроаналоговый преобразователь «параметр–ток 4…20мА» | Нагрузка 0…1000 Ом, напряжение питания 10...36В пост. тока |
Т
| Выход для управления
твердотельным реле | Выходное напряжение 4...6В
Максимальный выходной ток 70мА |
|
