Мультифункциональное программируемое реле времени PDR-2A для включения или выключения электрооборудования на определенное время после подачи/исчезновения напряжения.
Технические характеристики:
Параметр
| Значение |
Количество функций
| 16
|
Напряжение питания
| ≅12...240 В; ~230 В |
Допуск напряжения питания | −15%; 10%
|
Временной диапазон
| 0,01 c…100 ч |
Отклонение времени | 0,2%
|
Номинальный ток | 16 А
|
Пиковый ток
| 30 А в течение < 3 c
|
Контакты
| 2 переключающих
|
Рабочая температура | −20…+55°C |
Индикация
| 4-позиционный ЖК-дисплей, красный |
Рабочее положение
| Произвольное
|
Защита
| IP40 со стороны лицевой панели
|
Монтаж
| На DIN-рейку, стандарт 3S |
Габаритные размеры | 90×17,6×65 мм
|
Вес | 143 г (≅12...240 В); 134 г (~230 В) |
Дополнительно
| 2 независимых времени, комбинация 2 входов и 2 выходов
|

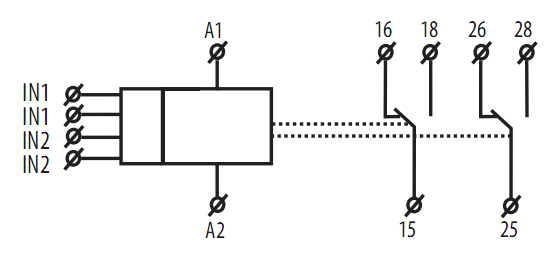

Схема PDR-2A
|
 |

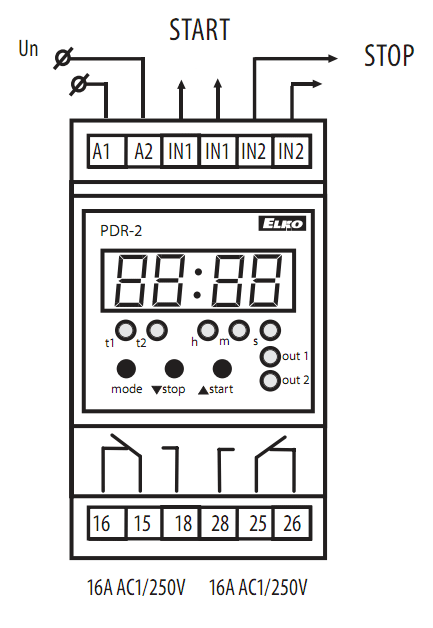

Подключение реле PDR-2A
|
 |
