Автоматический выключатель лестничный CRM-4 служит для замедления выключения вентилятора или задержки выключения освещения на лестницах, в коридорах, в подъездах, совмещенных помещениях
Особенности:
-
Управляется кнопками выключателя с одного и более мест (параллельно подключенными), кнопки могут быть оснащены газоразрядными лампами (макс. 20 газоразрядных ламп)
-
Положения рабочего переключателя: AUTO – нормальное функционирование в соответствии с выбранным временным диапазоном; OFF – пост. выключено (например, при замене ламп); ON – пост. включено (например, при уборке, сервисе)
-
Настройки времени проводятся потенциометром
- Возможность подключения газоразрядных ламп
- Защита от блокирования кнопок (например, инородным предметом – спичкой)
Технические характеристики:
Параметр
| Значение |
Функции
| Задержка выключения после замыкания импульсом |
Напряжение питания
| ~230 В, 50…60 Гц |
Максимальная мощность | ~12 ВА/=1,8 Вт
|
Допуск напряжения
| −15%; 10%
|
Индикация подключения
| Зеленый LED-индикатор
|
Временной диапазон, минут
| 0,5...10 минут
|
Установка времени
| Потенциометр
|
Отклонение времени
| 10 – при механической настройке
|
Погрешность повторения
| 5 – стабильность настроенного параметра
|
Количество контактов
| 1 переключающий (AgSnO2)
|
Номинальный ток
| ~16 А
|
Замыкаемая мощность
| ~4000 ВА, =384 Вт
|
Рабочая температура | −20…+55°C |
Рабочее положение
| Произвольное
|
Монтаж
| На DIN-рейку, стандарт 1S |
Сечение подключаемых проводов | Макс. 1×2,5 мм², макс. 2×1,5 мм²; с изоляцией макс. 1×2,5 мм² |
Размер
| 90×17,6×64 мм
|
Вес
| 62 г
|

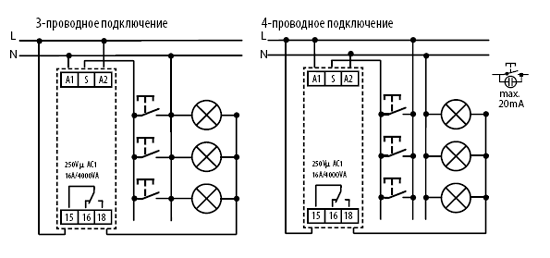

Подключение к цепи
|
 |
