Реле контроля тока PRI-42

Прибор для контроля потребления и диагностики удаленного оборудования (перегорание, замыкание, повышенное потребление), контроля нагрузки однофазных двигателей.

Напряжение питания ~230 В или ≅24 В
Диапазон тока: ≅4…16 A; ≅1,25…5 A; ≅0,4…1,6 A
Функция ОКНО – настройка верхнего (I_max) и нижнего (I_min) уровней тока отдельно в процентах от номинального контролируемого диапазона
Контроль настроенного значения силы тока в двух независимых диапазонах
Монтаж: на DIN-рейку, стандарт 3S

В закладки

от 3 258 руб. Наличие: 1...2 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Реле контроля тока PRI-42 предназначено контроля уровня тока в однофазных сетях постоянного и переменного тока. Используется для контроля потребления и диагностики удаленного оборудования (перегорание, замыкание, повышенное потребление), контроля нагрузки однофазных двигателей.
Особенности:

Настройка задержки времени
Гальванически изолированное питание
Функция второго реле (независимо/параллельно)
Функция MEMORY для возвращения в нормальный режим

Технические характеристики:

Параметр	Значение
Напряжение питания	~230 В, ≅24 В
Максимальная мощность	4,5 ВА
Диапазон тока	≅4…16 А; ≅1,25…5 А; ≅0,4…1,6 А
Входное сопротивление	0,005; 0,011; 0,05 Ом
Пиковая перегрузка	20; 6,3; 2 А
Задержка времени I_max (настраиваемая)	0…10 с
Задержка времени I_min (настраиваемая)	0…10 с
Погрешность настройки	5%
Погрешность повторения	< 1%
Допуск пограничных значений	5%
Гистерезис (избирательный)	5%; 10%
Выходной контакт	1 переключающий (AgNi)
Индикация выхода	Желтый LED-индикатор
Рабочая температура	−20…+55°С
Рабочее положение	Произвольное
Крепление	На DIN-рейку, стандарт 3S
Защита	IP40 со стороны лицевой панели
Категория перенапряжения	III
Габаритные размеры	90×52×65 мм
Вес	239 г

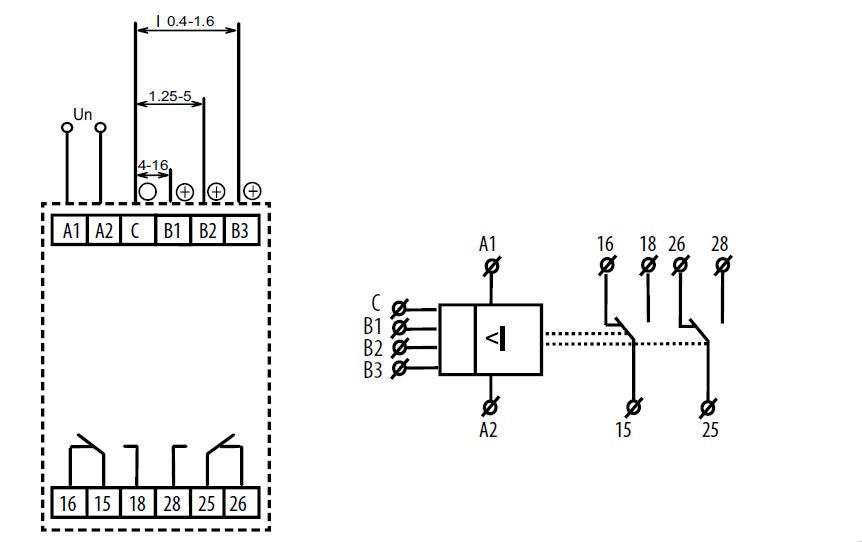

Схема подключения PRI-42
