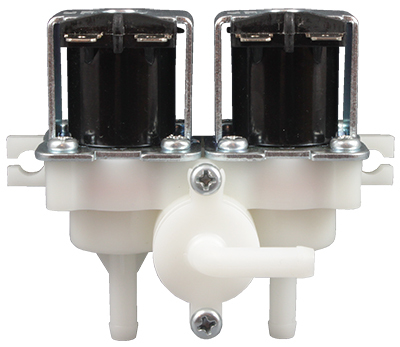

Соленоидный клапан (электромагнитный) AR-YCWS10-01-02CQ

Клапан соленоидный нормально закрытый непрямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе

Рабочая среда: вода, горячая вода, воздух, инертные газы, масла
Температура рабочей среды: −10…+80°С
Рабочее давление: 0,02...0,5 МПа
Диаметр условного прохода: 5 мм
Материал корпуса: полиацеталь
Материал уплотнения: силикон
Присоединение: 3 штуцера ∅ 6 мм

В закладки

от 1 817 руб. Наличие: Под заказ к 2023.09.07 Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально закрытый непрямого действия с диафрагмой AR-YCWS10-01-02CQ предназначен для управления потоком рабочей среды в трубопроводе

Особенности:

Клапан может использоваться в пищевых устройствах: кулерах, бойлерах, кофемашинах, устройствах для очистки воды
Сдвоенный клапан (каждый со своим управлением, 1 вход и 2 выхода)
Пониженное энергопотребление
Компактный размер
Ламели для подключения в комплекте

Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:

Параметр		Значение
Рабочая среда		Вода, горячая вода, воздух, инертные газы, масла
Материал	Корпуса	Полиацеталь
	Уплотнения	Силикон
Температура рабочей среды		−10…+80°С
Рабочее давление		0,02...0,5 МПа
Диаметр условного прохода		5 мм
Присоединение		3 штуцера ∅ 6 мм
Катушка		2 шт. SA41B; IP20
Питание		~220 В, ~110 В, ~24 В, =36 В, =24 В, =12 В, =6 В
Мощность		3 ВА (АС), 5 Вт (DC)

Модификации:

Обозначение	Ду, мм	Kv, м³/ч	Присоединение	Pmin , МПа	Pmax , МПа	Вес, г
Обозначение	Ду, мм	Kv, м³/ч	Присоединение	Pmin , МПа	Pmax , МПа	Вес, г
AR-YCWS10-01-02CQ-5-d6-CLQ	5	0,61	3 штуцера ∅ 6 мм	0,02	0,5	207

Расшифровка обозначения клапана AR-YCWS10-01-02CQ-5-d6-XYZ:
AR-YCWS10-01-02CQ – модель клапана.
5 – диаметр условного прохода в мм.
6 – диаметр штуцера в мм.
X – присоединение: C – штуцеры.
Y – материал корпуса: L – полиацеталь.
Z – материал уплотнения: Q – силикон.

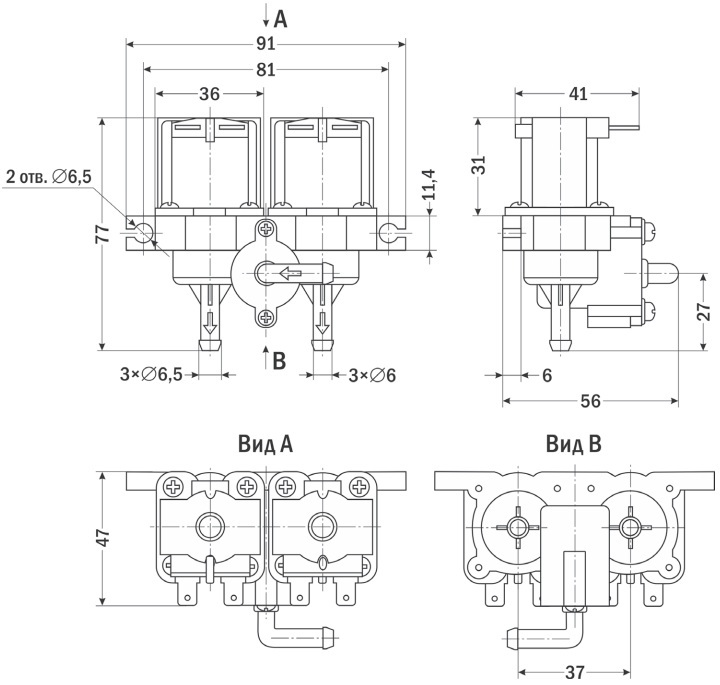

Габаритные размеры

Версия: 2016-11-21-КВА

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	11.10.2022	0.68 Мб
