Модульный контактор VS220 предназначен для замыкания электрических цепей, омических нагрузок и трехфазных асинхронных двигателей
Технические характеристики:
Параметр
| Значение |
Номинальное изоляционное напряжение
| 440 В
|
Номинальный ток Imax
| 20 А
|
Количество контактов
| 2
|
Частота коммутации
| 600 ком/ч
|
Защита от замыкания предохранителем
| 25 А
|
Максимальное сечение сплошного провода (контакты) | 10 мм² |
Максимальное сечение тросового провода (контакты) | 6 мм² |
Максимальное сечение сплошного, тросового провода (катушка) | 2,5 мм² |
Питание | ≅24 В, ≅230 В |
Монтаж нескольких контакторов
| Макс. 2 контактора, если более 2 контакторов расположены рядом, необходима модульная распорка после каждого второго контактора
|
Защита
| IP20
|
Вес
- VS220
- VSM220
|
130 г
140 г
|
Монтаж | На DIN-рейку, стандарт 5S |
Габаритные размеры
| 17,5×85×60 мм
|
Нагрузка
| Питание | Мощность коммутации
| Ресурс срабатываний
|
AC-1, омическая нагрузка
| ~230 В
| 4 кВт
| 0,2×106 |
AC-3, нагрузка двигателя | ~230 В | 1,3 кВт | 0,3×106 |
AC-7a, бытовой омический прибор | ~230 В | 4 кВт | 0,2×106 |
AC-7b, бытовой индукционный прибор | ~230 В
| 1,3 кВт, только для VS220-20 | 0,3×106 |
DC1
| =24 В
| 20 A
| —
|
DC1
| =220 В
| 0,5 А
| —
|
Модификация | Конфигурация контактов
| Питание |
VS220-20-230
| 20 (2НО)
| ≅230 В
|
VS220-20-24 | 20 (2НО)
| ≅24 В |
VS220-11-230 | 11 (НО+НЗ)
| ≅230 В |
VS220-11-24 | 11 (НО+НЗ) | ≅24 В |
VS220-02-230 | 02 (2НЗ) | ≅230 В |
VS220-02-24 | 02 (2НЗ) | ≅24 В |
VSM220-20-230
| 20 (2НО)
| ~230 В
|
VSM220-20-24 | 20 (2НО)
| ~24 В |
VSM220-11-230 | 11 (НО+НЗ)
| ~230 В |
VSM220-11-24 | 11 (НО+НЗ) | ~24 В |
VSM220-02-230 | 02 (2НЗ) | ~230 В |
VSM220-02-24 | 02 (2НЗ) | ~24 В |

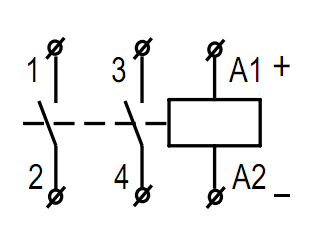

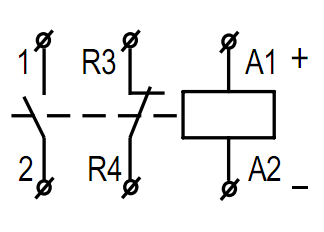

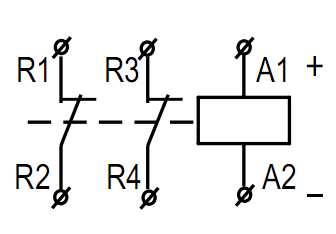

Схема модульного контактора
|
20 (2НО) | 02 (2НЗ) | 11 (НО+НЗ) |
 |  |  |
