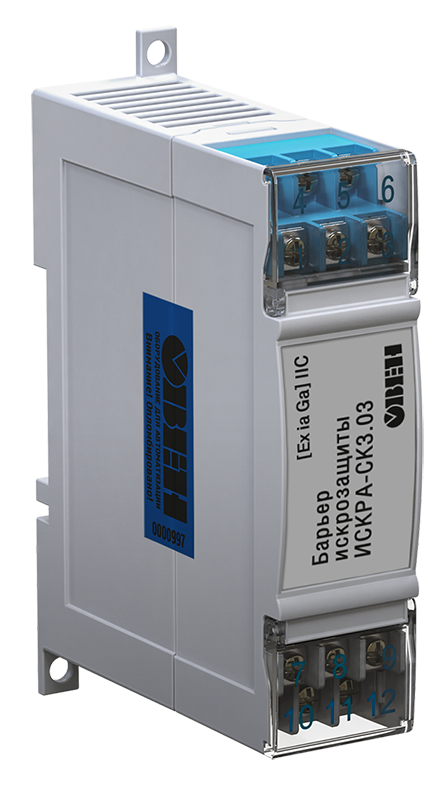

Барьер искрозащиты ОВЕН «Искра»
Прибор для обеспечения искрозащиты электрических цепей датчиков во взрывоопасной зоне
- Для термосопротивлений (ИСКРА-ТС)
- Для термопар и датчиков с выходом −1...+1 В (ИСКРА-ТП)
- Для датчиков с выходом 0...5 мА, 0...20 мА, 4...20 мА (ИСКРА-АТ)
- Сертификат [Exia]IIC
- Монтаж: на DIN-рейку
Барьер искрозащиты ОВЕН «Искра» устанавливается в электрической цепи, связывающей датчик, находящийся во взрывоопасной зоне, и вторичный преобразователь (прибор), расположенный во взрывобезопасной зоне. Барьер обеспечивает искрозащиту электрической цепи датчика путем ограничения значений напряжения и тока до искробезопасных.
Барьеры искрозащиты ОВЕН «Искра» применяются в системах регулирования, сигнализации и аварийной защиты на взрывопожароопасных участках, где могут присутствовать взрывоопасные смеси газов, паров, а также легковоспламеняющиеся и взрывчатые вещества (пыль, порошок).
Барьер «Искра» относится к связанному электрооборудованию, реализует вид взрывозащиты «искробезопасная электрическая цепь» – i, сертифицирован на уровень взрывозащиты «особовзрывозащищенный» – a и категорию IIC в соответствии с ГОСТ Р 51330.10-99 (МЭК 600791496) и имеет маркировку взрывозащищенности [Exia IIС].
Барьер искрозащиты предназначен для защиты искробезопасных цепей при воздействии на барьер напряжения до 250 В и устанавливается вне взрывоопасной зоны с обязательным искрозащитным заземлением. Барьер относится к устройствам пассивного типа.
Барьеры ОВЕН «Искра» выпускаются в трех модификациях для различных типов датчиков: «Искра-АТ.02» – барьер искрозащиты для датчиков с выходным сигналом тока 0...5 мА, 0(4)...20 мА:
Барьеры искрозащиты ОВЕН «Искра» применяются в системах регулирования, сигнализации и аварийной защиты на взрывопожароопасных участках, где могут присутствовать взрывоопасные смеси газов, паров, а также легковоспламеняющиеся и взрывчатые вещества (пыль, порошок).
Барьер «Искра» относится к связанному электрооборудованию, реализует вид взрывозащиты «искробезопасная электрическая цепь» – i, сертифицирован на уровень взрывозащиты «особовзрывозащищенный» – a и категорию IIC в соответствии с ГОСТ Р 51330.10-99 (МЭК 600791496) и имеет маркировку взрывозащищенности [Exia IIС].
Барьер искрозащиты предназначен для защиты искробезопасных цепей при воздействии на барьер напряжения до 250 В и устанавливается вне взрывоопасной зоны с обязательным искрозащитным заземлением. Барьер относится к устройствам пассивного типа.
Барьеры ОВЕН «Искра» выпускаются в трех модификациях для различных типов датчиков: «Искра-АТ.02» – барьер искрозащиты для датчиков с выходным сигналом тока 0...5 мА, 0(4)...20 мА:
- широкий диапазон напряжений питания датчиков с выходным токовым сигналом (до 28 В)
- выдерживает кратковременное (до 1 мин) короткое замыкание на выходных клеммах без срабатывания предохранителей
- не требует повторного выключения и включения питания в случае кратковременного короткого замыкания на выходных клеммах
- возможность работы с источниками напряжения до 6 В
- низкая погрешность барьера (до 0,1% от диапазона измерений) вследствие точного подбора сопротивлений резисторов и предохранителей
- малое переходное сопротивление «кабель-барьер», обеспеченное соединением проводов «под винт»
- Ограничение напряжения и тока до искробезопасных значений при воздействии на барьер напряжения до 250 В
- Барьеры имеют искробезопасные цепи уровня «ia» (особовзрывобезопасные)
- Пригодны для наиболее взрывоопасных нерудничных сред, например – водород, ацетилен (группа IIC)
- Высокая надежность взрывозащиты, обеспеченная схемным решением:
– троирование полупроводниковых элементов, ограничивающих напряжение;
– двухступенчатая система «гашения» аварийного напряжения: первая ступень (на TVS-диодах) «срезает» мощные выбросы напряжения, вторая (на стабилитронах) – снижает напряжение до искробезопасного значения
технические характеристики:
| Параметры
| Значения |
| Предел допустимой основной погрешности | Не более 0,1% от диапазона измерений |
| Дополнительная температурная составляющая погрешность барьера при изменении температуры в диапазоне от +1 до + 50 °С | Не более 0,002% на 1°С от диапазона измерений
|
| Тип корпуса | Д1, для крепления на DIN-рейку 35 мм |
| Степень защиты корпуса | IP20 |

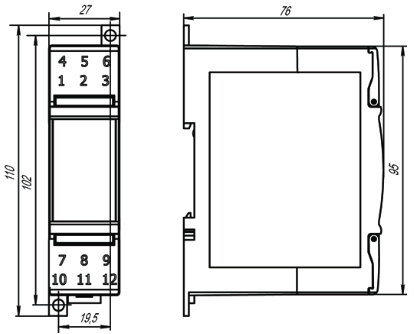

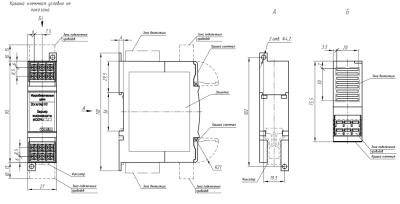

| Габаритные размеры | 110×76×27 мм |
| Масса барьера | Не более 0,3 кг |
| Напряжение холостого хода U0:
- «Искра-АТ.02» - «Искра-ТП.02» - «Искра-ТС.02» |
31,8 В
6,8 В 10,2 В |
| Ток короткого замыкания I0:
- «Искра-АТ.02» - «Искра-ТП.02» - «Искра-ТС.02» |
88 мА
100 мА 200 мА |
| Максимальная внешняя емкость С0:
- «Искра-АТ.02» - «Искра-ТП.02» - «Искра-ТС.02» |
0,05 мкФ
17,9 мкФ 2,75 мкФ |
| Максимальная внешняя индуктивность L0:
- «Искра-АТ.02» - «Искра-ТП.02» - «Искра-ТС.02» |
0,1 мГн
0,15 мГн 3,0 мГн |
| Условия эксплуатации:
- температура окружающего воздуха - атмосферное давление - относительная влажность воздуха (при +25°С и ниже без конденсации влаги) |
+1...+50°С
86...106,7 кПа Не более 80% |
