Импульсный блок питания Finder 78.50
Прибор для преобразования сетевого напряжения в стабилизированное напряжение
- Входное напряжение: ~110...240 В
- Выходное напряжение: регулируемое =12…14 B
- Выходной ток: =4,6 А
- Номинальная мощность: 50 Вт
- Амплитуда пульсации выходного напряжения: ≤ 200 мВ
- Защита от короткого замыкания, от перенапряжения, термозащита
- Защита: IP20
- Монтаж на DIN-рейку
Импульсный блок питания Finder 78.50 предназначен для преобразования сетевого напряжения ~110...240 В в стабилизированное напряжение =12…14 B
Особенности:
Версия: 2013-04-03-КВА
Особенности:
- Низкое энергопотребление в дежурном режиме
- Соответствие нормам EN 60950-1 и EN 61204-3
- Параллельное подключение через диоды для автоматического резервирования
- Допускается сдвоенное или последовательное подключение
- Технология ZVS
| Параметр | Значение |
| Входное напряжение | ~110...240 В |
| Выходное напряжение | =12…14 B |
| Выходной ток | =4,6 А |
| Номинальная мощность
| 50 Вт
|
| Выходная мощность | 55 Вт |
| Амплитуда пульсации выходного напряжения | ≤ 200 мВ |
| КПД
| 90% |
| Разброс напряжений
| < 1 % |
| Максимальное энергопотребление
| 89 ВА/58,3 Вт
|
| Энергопотребление в дежурном режиме
| < 0,4 Вт
|
| Фактор мощности
| 0,65 |
| Задержка при включении
| < 1 c
|
| Защита
| IP20
|
| Рабочая температура
| −20...70°C |
| Монтаж
| На DIN-рейку
|

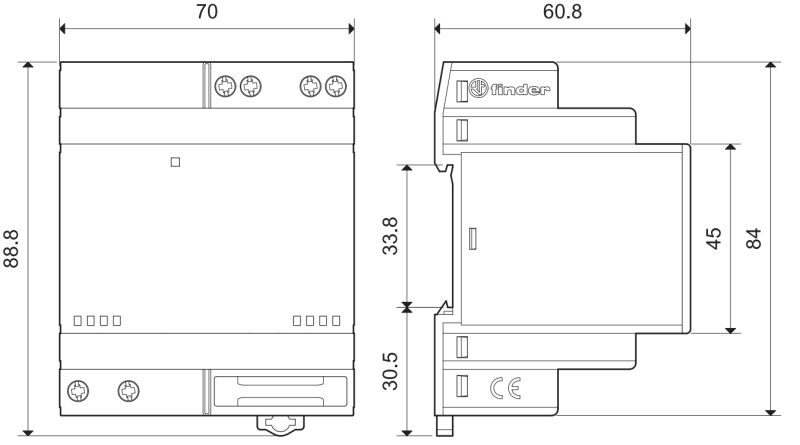

| Габаритные размеры
| 88,8×70×60,8 мм
|
| Габаритные размеры
|
 |
Версия: 2013-04-03-КВА
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 28.04.2013 | 1.44 Мб |  |
