Блок питания БП98-25
Прибор для преобразования сетевого напряжения в стабилизированное напряжение =12 В или 24 В
- Входное напряжение: ≅100…240 В
- Выходное напряжение: =12 В или =24 В
- Выходная мощность: 25 Вт
- Количество каналов: 1
- Амплитуда пульсаций выходного напряжения: ≤ 100 мВ
- Монтаж: на DIN-рейку
Прибор снят с производства
Блок питания БП98-25 предназначен для преобразования сетевого напряжения в стабилизированное напряжение =12 В или =24 В
Особенности:
Версия: 2014-11-22-КВА
Особенности:
- Регулирование выходного напряжения при помощи потенциометра
- Индикатор рабочего состояния
- Защита от короткого замыкания и перегрузки
| Параметр
| Значение |
| Количество каналов | 1
|
| Выходное напряжение
| =12 В или =24 В
|
| Максимальный ток нагрузки | =2 А или =1 А |
| Амплитуда пульсаций выходного напряжения
| ≤ 100 мВ
|
| Выходная мощность
| 25 Вт
|
| КПД
| 80%
|
| Питание | ≅100...240 В, 47...63 Гц
|
| Условия эксплуатации
| −10...50°C
45…80%RH |

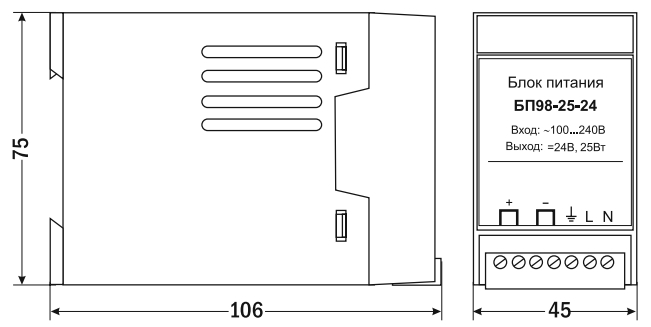

| Габаритные размеры
| 75×45×106 мм |
| Вес | 200 г |
| Габаритные размеры
|
 |
Версия: 2014-11-22-КВА
Документация и схемы
| Схема | Размер | Файл |
| Схема подключения | 0.01 Мб |  |
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 13.01.2015 | 0.23 Мб |  |
