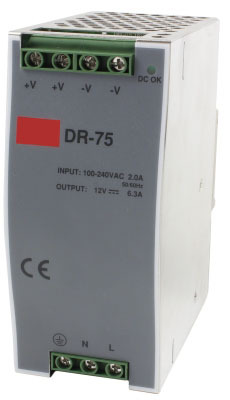

Блок питания DR-75
Прибор для преобразования сетевого напряжения в стабилизированное напряжение =12 В или =24 В
- Входное напряжение: ~100...120 В, ~200...240 В
- Выходное напряжение: =12 В или =24 В
- Выходная мощность: 75 Вт
- Количество каналов: 1
- Защита от короткого замыкания, перегрузки, перегрева
- Монтаж: на DIN-рейку
Блок питания DR-75 для преобразования сетевого напряжения в стабилизированное напряжение =12 В или =24 В Особенности:
Версия: 2014-11-22-КВА
- Выбор диапазона напряжения питания
- Индикация рабочего состояния
- Естественное воздушное охлаждение
| Параметр | Значение | |
| Количество каналов
| 1
| |
| Выходное напряжение | =12 В | =24 В |
| Максимальный ток нагрузки
| 6,3 А | 3,1 А |
| Выходная мощность | 75 Вт | |
| КПД
| 76%
| 80%
|
| Входное напряжение
| ~100...120 В, ~200...240 В
| |
| Условия эксплуатации
| –10...60°C
20…90%RH | |
| Габаритные размеры | 125×55,5×111 мм
| 125×65×111 мм
|
| Вес
| 580 г | 680 г
|

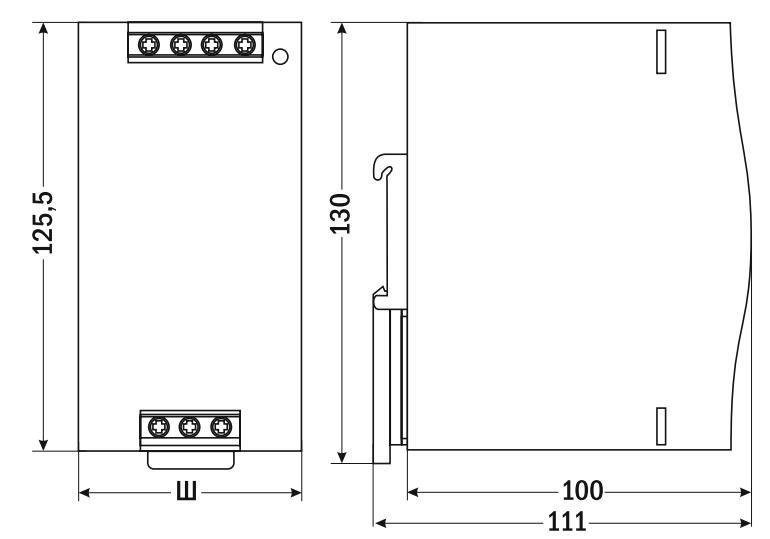

| Габаритные размеры |
 |
Версия: 2014-11-22-КВА
Документация и схемы
| Схема | Размер | Файл |
| Схема подключения | 0.01 Мб |  |
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 13.01.2015 | 0.34 Мб |  |
| Сертификат соответствия | 25.10.2012 | 1.38 Мб |  |
