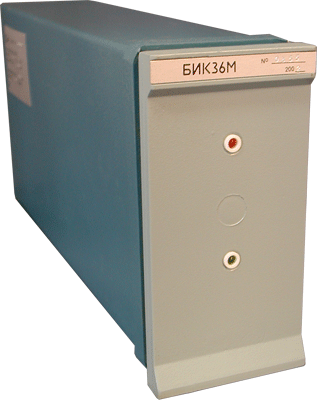

Прибор для питания измерительных преобразователей или датчиков давления и линеаризации зависимости между измеряемым расходом и выходным сигналом блока
Блоки изготовляются для нужд народного хозяйства, для поставки на экспорт (в том числе и для тропического климата) и для эксплуатации на объектах атомной энергетики (ОАЭ).
Технические характеристики:
Параметры
| Значение |
Выходное напряжение (напряжение питания датчика) | =36 В |
Входной сигнал – унифицированный сигнал постоянного тока | 4...20 мА |
Выходной сигнал – унифицированный сигнал постоянного тока | 4...20 мА |
Максимальный ток нагрузки цепи питания датчика | 25 мА |
Допускаемое отклонение выходного напряжения от его номинального значения | ≤ 0,1% |
Допускаемая основная погрешность преобразования сигнала датчика, выраженная в % от диапазона изменения выходного сигнала |
Не превышает ±0,2 – при изменении входного сигнала 3...100% его диапазона
Не превышает ±1,0 – при изменении входного сигнала 0...3% его диапазона
|
Виброустойчивость | Диапазон частот 5...25 Гц: амплитуда смещения 0,1 мм |
Напряжение питания
Частота | 220В, 240 В
50 Гц, 60 Гц |
Потребляемая мощность | ≤ 20 ВА |
Степень защиты | IP54 |
Условия эксплуатации:
- температура - относительная влажность | −10...+50°С
≤ 98%RH |
Габаритные размеры | 160×80×345 мм |
Масса блока без монтажных частей | 4,2 кг |
Схема | Размер | Файл |

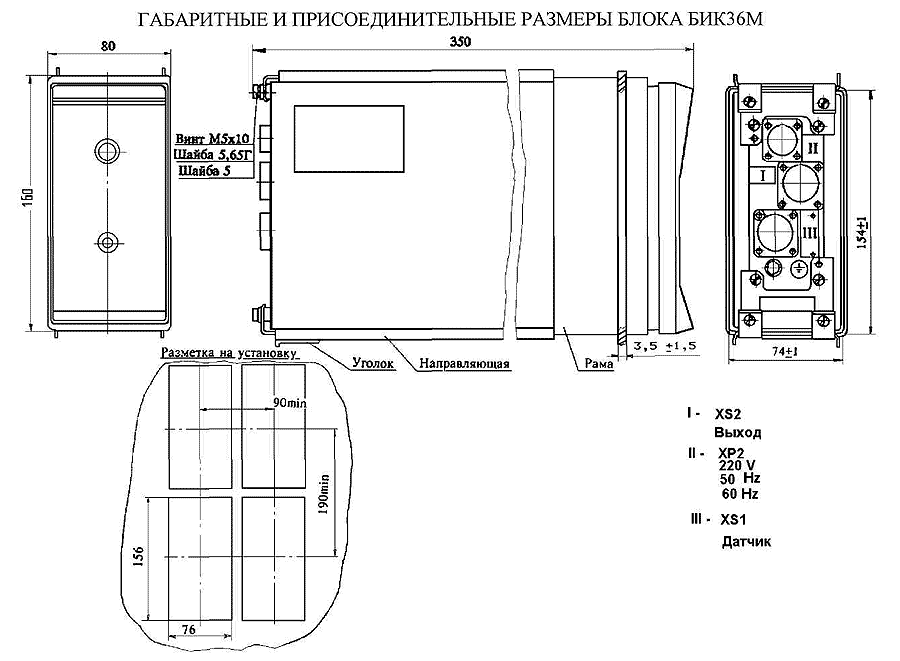

Габаритные размеры | 0.04 Мб | ![]() |
Документ | Дата изменения | Размер | Файл |
Руководство по эксплуатации | 19.08.2013 | 0.42 Мб | ![]() |
