Блоки преобразования сигналов предназначены для работы с взрывозащищенными измерительными преобразователями «Сапфир-22-Ех-М», датчиками МТ100, «Сапфир-22МТ», «Сапфир-22МП» для линеаризации статической характеристики преобразователей (датчиков) при измерении расхода по методу перепада давлений на сужающем устройстве.
Блоки выполнены с выходными искробезопасными электрическими цепями уровня защиты «ia».
Изготавливаются для нужд народного хозяйства и для поставки на экспорт (в том числе в страны с тропическим климатом). Блоки выпускаются по ТУ 25-7439.0016-90.
Особенности:
-
Обеспечивают питание взрывозащищенных преобразователей и датчиков по двухпроводной линии связи, несущей одновременно информацию об измеряемом параметре в виде сигнала постоянного тока
-
Ограничивают электрическую мощность искробезопасной цепи
-
Повышают мощность выходного сигнала преобразователей (датчиков) до уровня, обеспечивающего возможность подключения заданной внешней нагрузки: до 1 кОм
-
Преобразуют электрический токовый сигнал 4...20 мА искробезопасной цепи (двухпроводной линии связи дистанционной передачи) в соответствующий выходной сигнал 4...20 мА
- Обеспечивают визуальную индикацию значения выходного сигнала на 4-разрядном цифровом табло
- Обеспечивают сигнализацию ухода значения выходного сигнала за минимальный и максимальный уровни, устанавливаемые предварительно
Технические характеристики:
Параметр
| Значение |
Унифицированные выходные сигналы постоянного тока | 4...20 мА |
Предел основной погрешности: |
≤ ±0,25% от диапазона изменения выходного сигнала
|
Погрешность индикации
| ≤ ±1,5% от диапазона изменения выходного сигнала |
Погрешность срабатывания сигнального устройства
| ≤ ±2,5% от диапазона изменения выходного сигнала |
Диапазон уставок | 15...90% диапазона изменения выходного сигнала |
Допустимое значение пульсации выходного сигнала
| ≤ 0,25% от диапазона изменения выходного сигнала |
Напряжение питания | 220 В |
Потребляемая мощность | ≤ 12 ВА |
Виброустойчивость | Диапазон частот 5...25 Гц, амплитуда смещения 0,1 мм |
Условия эксплуатации:
– температура
– влажность |
−20...+60°С
≤ 93%RH |
Степень защиты | IP20 |
Масса блока без монтажных частей | ≤ 4 кг |

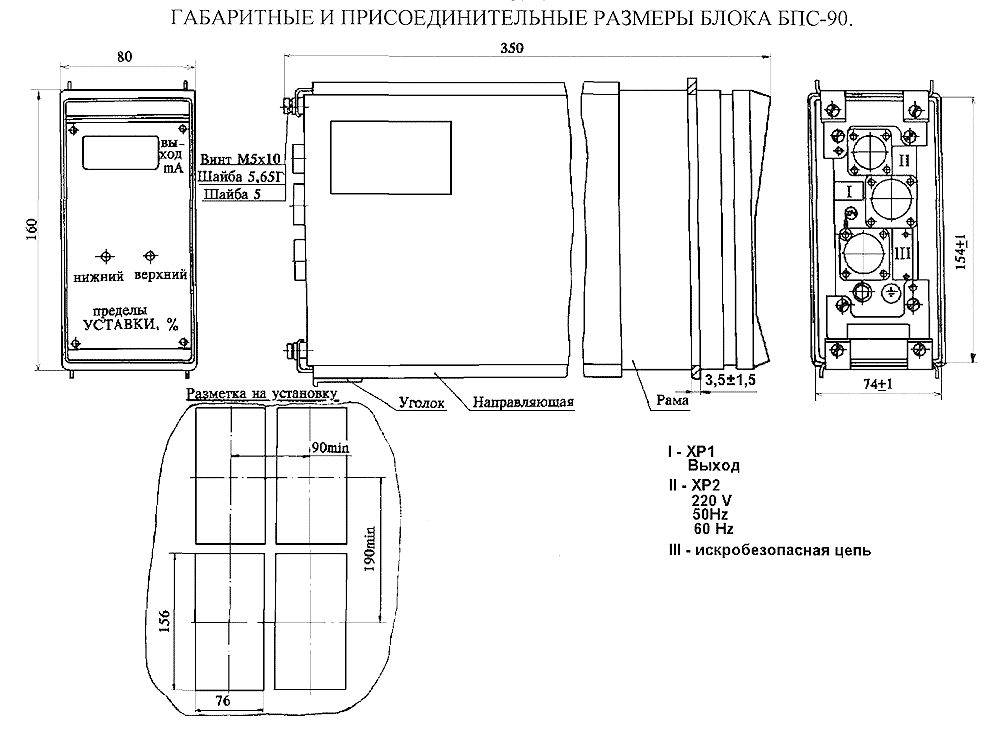

Габаритные размеры
|
 |
