Корпуса щитов этажных ЩЭ
Используются для сборки этажных распределительных щитов, предназначенных для приема и распределения электроэнергии в жилых и общественных зданиях, а также для защиты отходящих линий при перегрузках и коротких замыканиях. Сварной металлический корпус, состоит из 3 отсеков: вводно-учетного, распределительного, отсека слаботочного оборудования. Во вводно-учетном и распределительном отсеках размещены перфорированные планки для крепления счетчиков (по количеству квартир). Предусмотрена возможность установки в этом же отсеке аппарата отключения магистральной линии. В распределительном отсеке установлены DIN-рейки для аппаратов групповых линий и элементы для установки шин N и РЕ. Отсек укомплектован оперативной панелью. Отсек слаботочного оборудования снабжен перфорированными профилями для прокладки теле- и радиосетей, телефонных линий, сетей охранной сигнализации, домофонов и т. п.
Используются для сборки этажных распределительных щитов, предназначенных для приема и распределения электроэнергии в жилых и общественных зданиях, а также для защиты отходящих линий при перегрузках и коротких замыканиях
Технические характеристики:
Таблица характеристик:
Преимущества:
- Повышенная антикоррозийная стойкость
- Высококачественное наружное покрытие
- Высокая технологичность и простота сборки
- Удобство монтажа
- Высокий уровень электробезопасности
- Сертификат качества
- Срок эксплуатации – не менее 25 лет
| Особенности конструкции
| |||
 | До 9 модулей на квартиру |  | Съемная монтажная рама позволяет без дополнительных переходников установить любые типы однофазных или трехфазных счетчиков |
 | Возможность навесного исполнения при использовании дополнительного кожуха |  | Возможность пломбировки учетного отсека |
 | Возможность установки щита после прокладки магистральной линии |  | Каждый из отсеков закрывается отдельной дверцей. Секреты ключей для разных отсеков не совпадают |
 | Дверца вводно-учетного отсека имеет застекленные окна для снятия показаний счетчика | ||
- Вид установки: встраиваемый
- Толщина металла: 1,0 мм
- Номинальный ток для одной квартиры: 50 А
- Тип покрытия: порошковая шагрень
- Цвет: RAL 7035
- Степень защиты: IP30
- Угол открытия двери: 105°
- Тип применяемых аппаратов: модульные
ЩЭ-2-1 36 УХЛ3 IP30
ЩЭ – щит этажный
2,3,4 – кол-во счетчиков
1 – номер разработки
3 – тип покрытия:
IP30 – степень защиты по ГОСТ 14254-96
ЩЭ – щит этажный
2,3,4 – кол-во счетчиков
1 – номер разработки
3 – тип покрытия:
- 3 – ЭПК/шагрень
- 5 – ЭПК/глянец
- 7 – ППК/шагрень
- 9 – ППК/глянец
- 6 – RAL 7035
IP30 – степень защиты по ГОСТ 14254-96
| Комплектация
|
 |
| Знаки электробезопасности |
Таблица характеристик:
| Внешний вид
| Типоразмер | Габаритные размеры (В×Ш×Г), мм | Вес, кг
|
 | ЩЭ-2-1 36 УХЛ3 | Корпус 1000×960×140, ниша 890×870×145 | 21,0 |
 | ЩЭ-3-1 36 УХЛ3 | Корпус 1000×960×140, ниша 890×870×145 | 21,0 |
 | ЩЭ-4-1 36 УХЛ3 | Корпус 1000×960×140, ниша 890×870×145 | 21,0 |
Дополнительные аксессуары
| Кожух для навесного исполнения | 1050×965×145 | 15,1 |
| Габаритные размеры
| |

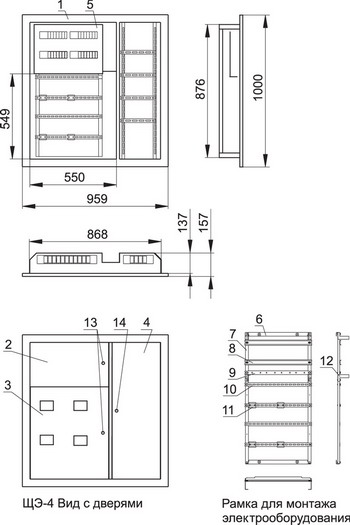

| Корпус щитов этажных ЩЭ
| Обозначения на чертеже
|
 |
|

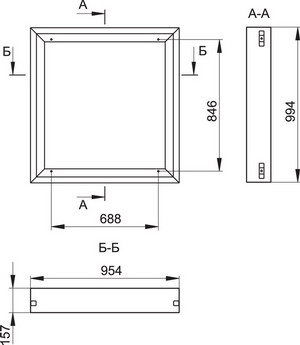

| Кожух ЩЭ
| |
 | |
