Тепловентилятор CSL 028
Прибор для обеспечения стабильной температуры в шкафах управления, для предотвращения замерзания оборудования и образования конденсата во внутреннем пространстве распределительного щита
- Мощность нагрева: 150 Вт, 250 Вт, 400 Вт
- Производительность вентилятора: 13,8 м³/ч, 45 м³/ч
- Защитный корпус
- Защита: IP20
- Монтаж: настенный или на DIN-рейку
Тепловентилятор CSL 028 предназначен для обеспечения стабильной температуры в шкафах управления, для предотвращения замерзания оборудования и образования конденсата во внутреннем пространстве распределительного щита
Особенности:
Версия: 2015-10-14-КВА
Особенности:
- Подключение через внешний термостат
- Длительная работа
- Компактные размеры
- Малошумный
- Динамический нагрев
- Крепление зажимами или винтами
| Параметр | Значение
| ||
| Мощность нагрева | 150 Вт | 250 Вт | 400 Вт |
| Рекомендованный входной предохранитель | 10 А
| 10 А
| 16 А
|
| Производительность вентилятора | 13,8 м³/ч | 45 м³/ч | |
| Питание | ~120В, ~220В, 50...60 Гц | ||
| Максимальный пусковой ток | 12 А | 9 А | 15 А |
| Нагревательный элемент | Позистор (PTC) – саморегулирующийся, ограничивающий температуру | ||
| Температура корпуса | ≤ 50°C | ≤ 50°C | ≤ 65°C |
| Корпус | Пластмасса UL94-0, чернaя
| ||
| Крепление | Зажим для шины 35 мм согл. DIN EN 60715 или крепление винтами (Ø 5,3 мм)
| ||
| Монтажное положение | Вертикальный воздушный поток воздуха (направление вверх)
| ||
| Подключение | 2-полюсный зажим макс. 2,5 мм², крепежный винт макс. зажимной закручивающий момент 0,8 Нм
| ||
| Срок службы
| 40 000 ч при Т +40°С
| ||
| Условия эксплуатации и хранения | −45... 70°С, ≤ 90%RH (без образования конденсата) | ||
| Степень защиты/класс защиты | IP20 / II (с двойной изоляцией)
| ||
| Допуски
| UL File No. E150057 (в соответствии с UL508A), EAC, 230 В вариант: VDE
| ||
| Габаритные размеры (В×Ш×Г) | 90×85×111 мм | ||
| Вес | 520 г | ||

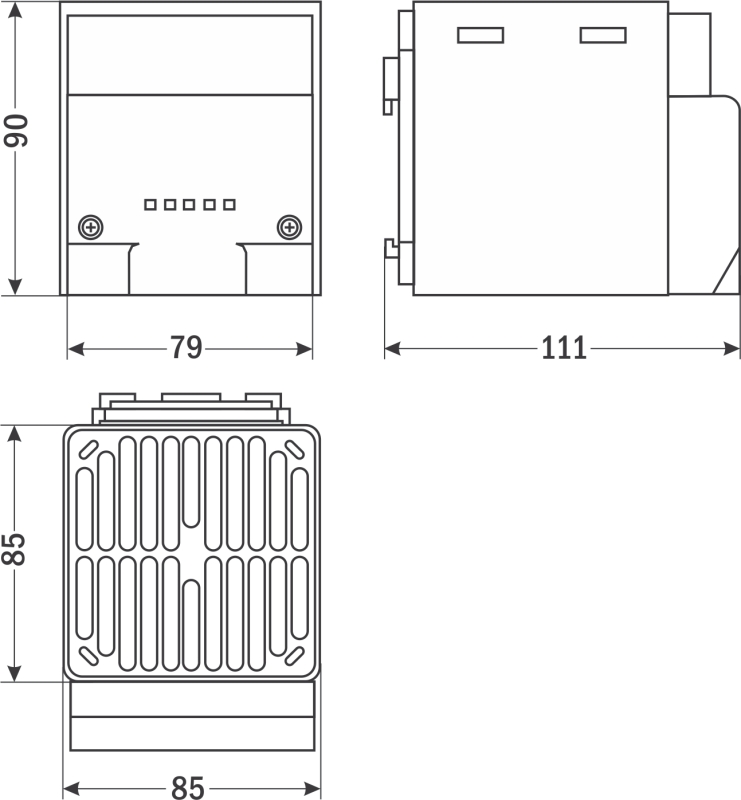

| Габаритные размеры |
 |
Версия: 2015-10-14-КВА
Документация и схемы
| Схема | Размер | Файл |
| Схема подключения | 0.08 Мб |  |
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 13.01.2015 | 0.26 Мб |  |
