Электродвигатель реверсивный РД-09

Электродвигатель для работы в качестве исполнительного двигателя в следящих системах автоматических приборов, игровых автоматов, электрогрилей, дозаторов подачи жидкостей, сыпучих материалов

Частота вращения выходного вала редуктора: 1,75...185 об/мин
Пусковой момент: 0,063...1,27 Н·м

В закладки

Цена обновляется Наличие: На заказ

₽

Доставка по России
Способы оплаты

Описание
Отзывы (0)

Электродвигатель асинхронный реверсивный с встроенным редуктором РД-09 применяется для работы в качестве исполнительного двигателя в следящих системах автоматических приборов, игровых автоматов, электрогрилей, дозаторов подачи жидкостей, сыпучих материалов. Особенности:

Мотор-редуктор РД-09 состоит из реверсивного электродвигателя переменного тока и многоступенчатого цилиндрического зубчатого редуктора
Электродвигатель и редуктор конструктивно размещены в одном корпусе
Основной характеристикой редуктора является значение передаточного числа (редукции), которое указано на шильдике, закрепленном на корпусе мотор-редуктора. От значения этого показателя зависит число оборотов выходного вала
Режим работы — продолжительный
Климатическое исполнение УХЛ категории 4 по ГОСТ 15150-69

Технические характеристики:

Параметр	Значение
Номинальное напряжение питания	127 В, 220 В
Частота питающего напряжения	50 Гц
Номинальная полезная мощность на валу ротора	1 Вт
Частота вращения выходного вала редуктора	1,75 об/мин; 2,5 об/мин; 4,4 об/мин; 8,7 об/мин; 15,5 об/мин; 30 об/мин; 76 об/мин; 185 об/мин
Пусковой момент на выходном валу редуктора (в зависимости от редукции)	0,063 Н·м; 0,156 Н·м; 0,392 Н·м; 0,754 Н·м; 1,27 Н·м
Ток, потребляемый обмоткой управления на холостом ходу	≤ 0,06 А; 0,35 А; 0,7 А
Напряжение трогания на обмотке управления	≤ 10 В; 1,5 В; 0,8 В
Габаритные размеры	96×103×101 мм
Вес	≤ 0,95 кг

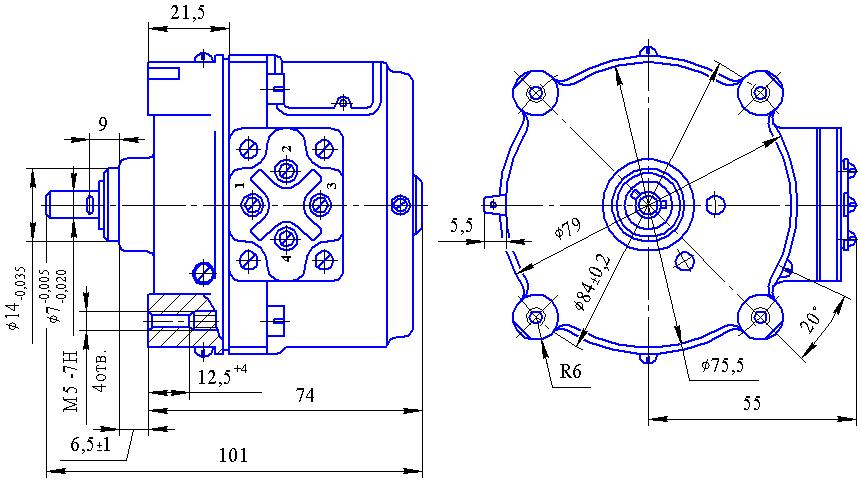

Габаритные размеры

Версия: 2015-03-30-КВА

Документация и схемы

Схема	Размер	Файл
Схема подключения	0.06 Мб
