Интерфейсный модуль электромеханического реле cо встроенным многофункциональным таймером Finder 38.21
Интерфейсный модуль электромеханического реле cо встроенным многофункциональным таймером
- Выходной контакт: 1 перекидной контакт
- Коммутационная способность: ~6 А, 250 В
- Временные диапазоны: (0,1...3) с, (3...60) с, (1...20) мин, (0,3...6) ч
- Винтовые клеммы
- Защита: IP20
- Монтаж на DIN-рейку
Интерфейсный модуль электромеханического реле cо встроенным многофункциональным таймером Finder 38.21
Особенности:
Версия: 2013-07-29-КВА
Особенности:
- Встроенная схема индикации и защиты катушки
- Мгновенное извлечение реле с помощью пластикового зажима
- Многофункциональный таймер
- Сертифицировано UL
Технические характеристики:
| Параметр | Значение |
| Выходной контакт
| 1 перекидной контакт |
| Коммутационная способность
| ~6 А, 250 В |
| Временные диапазоны | (0,1...3) с, (3...60) с, (1...20) мин, (0,3...6) ч |
| Функции
| Задержка включения
Интервал Импульсы с задержкой (0,5 c) Симметричный повтор цикла (начальный импульс Вкл.) |
| Погрешность точности всего диапазона уставки
| ±5% |
| Способность повторения
| ±1%
|
| Время перекрытия
| ≤ 50 мс
|
| Материал контактов
| AgNi |
| Клеммы
| Винтовые
|
| Температура эксплуатации
| −40…70°C |
| Питание
| ≅12 В, ≅24 В
|
| Защита
| IP20 |
| Монтаж
| На DIN-рейку |

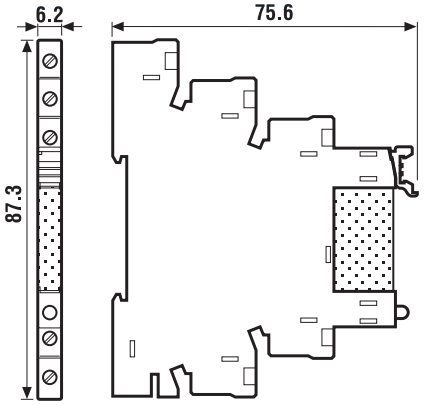

| Габаритные размеры
|
87,3×6,2×75,6
|
| Габаритные размеры
|
 |
Версия: 2013-07-29-КВА
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 28.04.2013 | 2.67 Мб |  |
