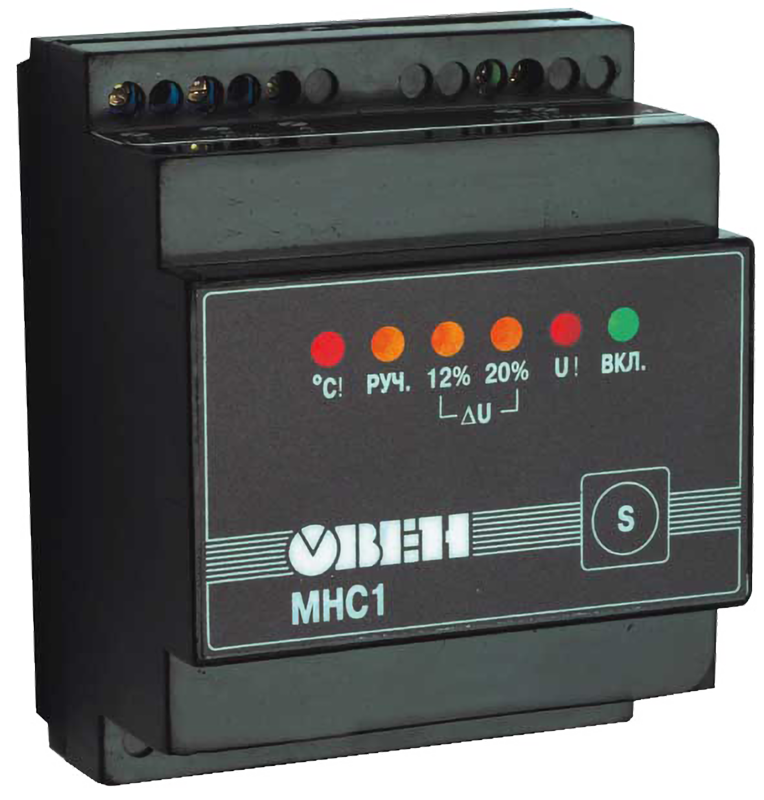

Монитор напряжения сети ОВЕН МНС1
Прибор для защитного отключения электрооборудования, в частности, электродвигателей компрессоров холодильных агрегатов, при возникновении аварийных ситуаций
- Напряжение питания: 160...280 В, 50 Гц
- Тип контролируемой сети: трехфазная или однофазная
- Монтаж: на DIN-рейку
Прибор МНС1 предназначен для защитного отключения электрооборудования, в частности, электродвигателей компрессоров холодильных агрегатов, при возникновении аварийных ситуаций
Защитное отключение электрооборудования в следующих случаях:
Версия: 2013-04-04 - БАВ
Защитное отключение электрооборудования в следующих случаях:
- Неправильное чередование фаз в трехфазной сети
- Отсутствие одной или двух фаз в трехфазной сети
- Слипание фаз
- Выход напряжения питающей сети за заданные пределы
- Перегрев обмотки электродвигателя
| Параметр
| Значение |
| Напряжение питания | 160...280 В, 50 Гц
|
| Потребляемая мощность | Не более 15 ВА
|
| Допустимый диапазон значений сопротивления позисторного датчика температуры
| 0,8...15 кОм
|
| Время задержки повторного включения реле после аварии
| 3; 6 или 9 мин
|
| Заданная зона допустимого отклонения контролируемого напряжения сети
| −12...12% Uном. или −12...20% Uном.
|
| Заданное время задержки срабатывания защитного отключения
| 2,5; 5 или 7,5 с |
| Тип корпуса | Д (DIN-реечный) |

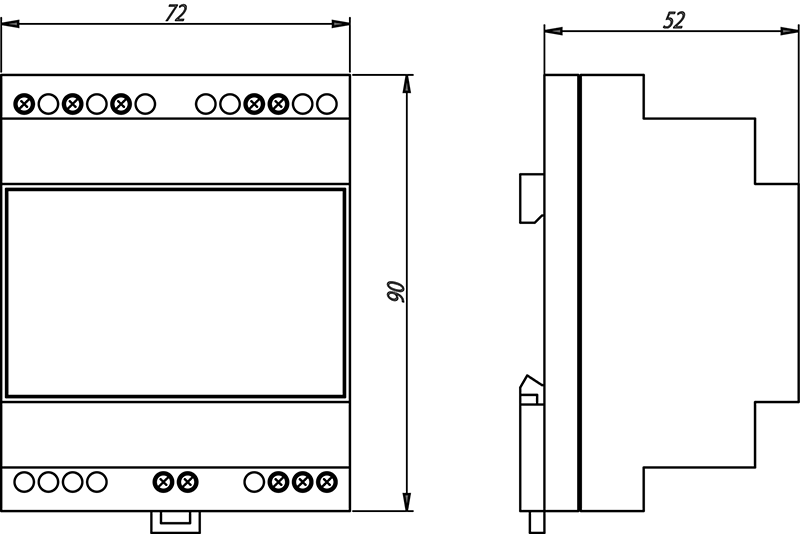

| Габаритные размеры и степень защиты корпуса
| 72×88×54 мм, IP20 (со стороны передней панели)
|
| Номинальное контролируемое напряжение | 220 В ± 2% |
| Тип контролируемой сети | Трехфазная или однофазная |
| Режим работы защиты по температуре
| Отключено |
| Точка срабатывания термозащиты
| 4,5 кОм ± 5% |
| Точка отпускания термозащиты
| 2,5 кОм ± 5%
|
| Время срабатывания защиты при перегрузке
| 5 с ± 5%
|
| Время задержки включения реле при перегрузке tвкл.U
| 6 мин. ± 5% |
| Ширина зоны гистерезиса
| 4% от 220 В
|
| Время задержки включения реле после перегрева, tвкл.Tо | 6 мин. ± 5%
|
| Условия эксплуатации:
- температура окружающего воздуха - атмосферное давление - относительная влажность воздуха (при 35°С) |
1...50°С 86...106,7 кПа 30...80%RH |
Версия: 2013-04-04 - БАВ
Документация и схемы
| Схема | Размер | Файл |
| Элементы индикации и управления | 0.12 Мб |  |
| Функциональная схема прибора | 0.29 Мб | |

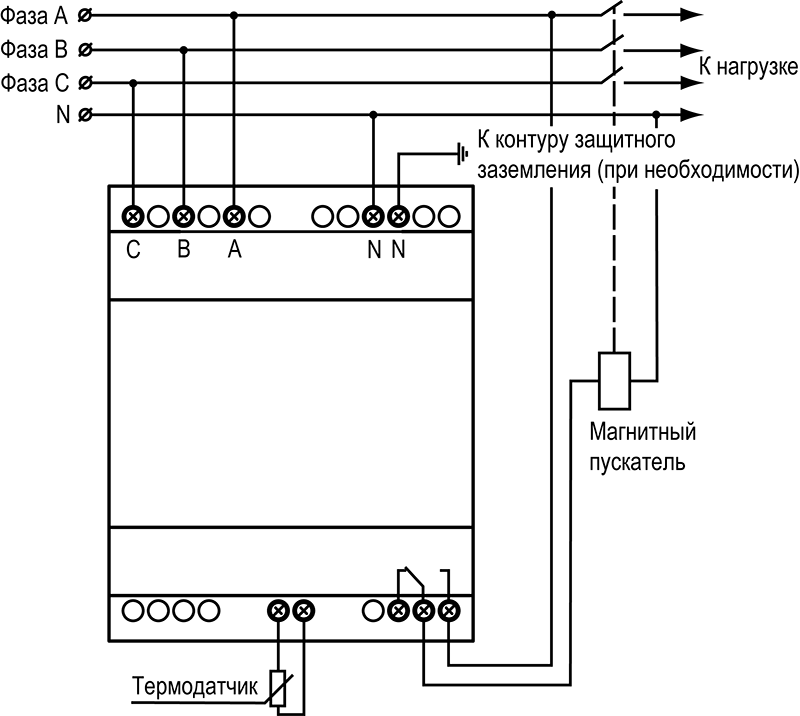

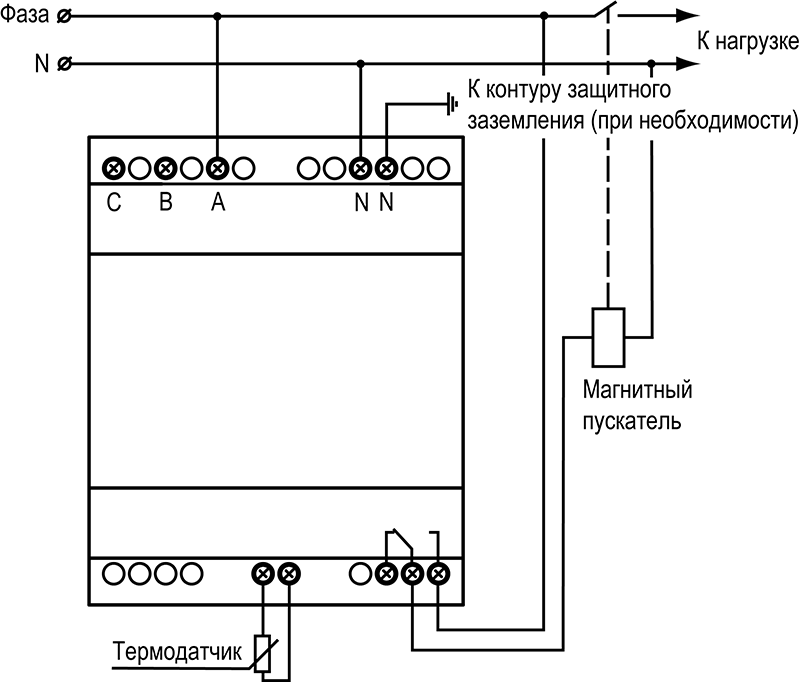

| Схемы подключения | 0.16 Мб | |
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 30.04.2013 | 0.82 Мб | |
| Сертификат соответствия | 13.10.2011 | 0.18 Мб |  |
