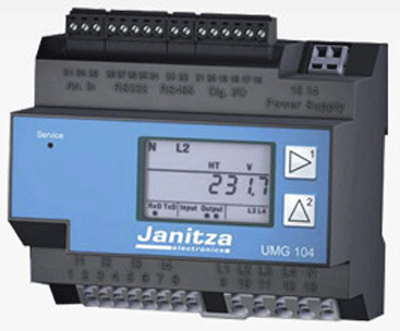

Анализатор мощности UMG 104

Прибор для измерения тока, K-фактора, активной, реактивной и полной мощности, угла фаз, формы волны напряжения и др.

Диапазон измерения напряжения: ~10...300 B, ~17...520 B
Диапазон измерения тока: 0,005...7,5 А
4 входа по току и 4 входа по напряжению
Интерфейсы: RS-232, RS-485, Profibus
Монтаж: на DIN-рейку, стандарт 5S
Госреестр № 29018-10

В закладки

от 28 293 руб. Наличие: Снято с производства Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Анализатор мощности UMG 104 используется для измерения тока, напряжения, К-фактора, активной, реактивной и полной мощности, cos φ, угла фаз, активной и реактивной энергии, формы волны напряжения, частоты.
Особенности:

Анализатор гармоник
2 цифровых входа (как статусы или как импульсные)
2 цифровых выхода (как переключающие или импульсные)
Компоненты трехфазного тока: положительная/отрицательная/нулевая последовательности
Температурный вход
Программное обеспечение GridVis
Протоколы связи Modbus RTU, Profibus DP V0
Счетчик рабочих часов
Степень защиты IP20

Технические характеристики:

Параметр	Значение
Память	4 MB
Часы	±1 мин в месяц
Тарифы	4 × активная энергия 4 × реактивная энергия
Интерфейсы: - RS-232 - RS-485 - Profibus DP	9,6; 19,2; 38,4; 115,2 Кб/c 9,6; 19,2; 38,4; 76,8; 115,2; 921,6 Кб/c Sub D9-коннектор, до 12 Мб/c
Измерение напряжения: - 3-фазн. 4-фазн. сеть (L-N, L-L)* - 3-фазн. 3-проводная сеть (L-L)*	~277/480 В ~480 В
Класс перенапряжения	300 В CATIII
Квадранты	4
Частота выборки	20 кГц
Диапазон измерений напряжения L-N (без трансформатора напряжения)*	~10…300 В
Диапазон измерений напряжения L-N (без трансформатора напряжения)*	~17…520 В
Диапазон измерений тока	~0,005..7,5 A
Диапазон измерений частоты	45...65 Гц
Сети	IT, TN, TT
Количество фаз	1, 2, 3, 4
Погрешность измерения напряжения (L1, L2, L3, L4, L1-L2, L2-L3, L1-L3)*	±0,2%
Погрешность измерения тока (L1, L2, L3, L4, Sum L1-L3, Sum L1-L4)*	±0,2%
Погрешность измерения тока активной, реактивной и полной мощности (L1, L2, L3, L4, Sum L1-L3, Sum L1-L4)*	±0,4%
Погрешность измерения частоты	±0,01 Гц
Погрешность измерения температуры	±1,5% от диапазона
Питание - 52.20.001 - 52.20.201 - 52.20.205 - 52.20.003	~95...240 В, =135...340 В ~95...240 В, =135...340 В ~20 … 50 В, =20 … 70 В ~50 … 110 В, =50 … 155 В
Подключаемые провода: - одножильный - многожильный провод с использованием наконечника	0,08...2,5 мм² 1,5 мм²
Рабочая температура	−10…+55°C
Монтаж	На DIN-рейку, стандарт 5S
Габаритные размеры	90×107,5×82 мм
Вес	350 г

Габаритные размеры

Документация и схемы

Схема	Размер	Файл

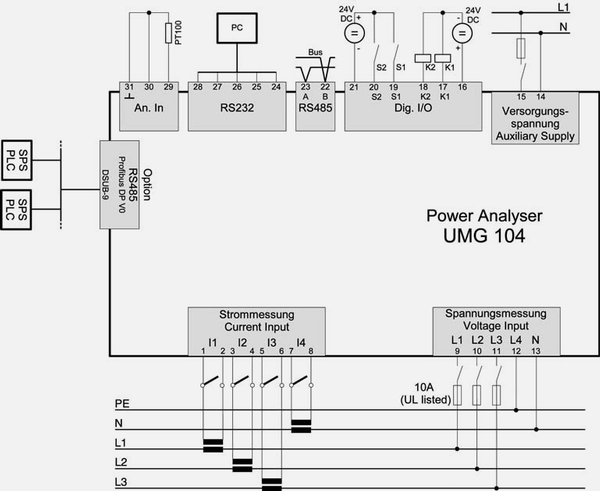

Схема подключения	0.07 Мб

Документ	Дата изменения	Размер	Файл
Свидетельство об утверждении типа средств измерений	09.08.2011	1.64 Мб
Брошюра UMG 104	21.01.2016	2.19 Мб
