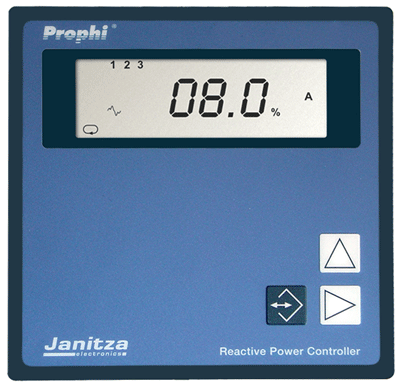

Регулятор коэффициента мощности Prophi

Прибор для использования в обычных и динамических устройствах КРМ и в гибридных системах, осуществляет управление стандартными алгоритмами, сокращает количество циклов переключения и время работы каждой ступени конденсаторной установки

Отображение U, I, f, Q, P, S, cos φ, всех нечетных гармоник тока и напряжения (с 1 по 19)
Вход для трансформатора тока .. ./1 А и .. ./5 А
Время работы при отключении питания: 15 мс
До 12 транзисторных или релейных выходов
Напряжение переключения: max ~250 В
Переключаемая мощность: max 1000 Вт

В закладки

от 24 343 руб. Наличие: На складе Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (1)
Все модификации ()
Отзывы (0)

Регулятор коэффициента мощности Prophi применяется для управления стандартными алгоритмами, сокращает количество циклов переключения, время работы каждой ступени конденсаторной установки. Цель состоит в том, чтобы достичь одинакового количества циклов включений и, при возможности, одинакового времени работы каждой ступени системы КРМ.
Гибридное переключение (то есть, комбинация конденсаторных контакторов и динамических тиристорных модулей для быстрого бесконтактного переключения конденсаторов) комбинирует преимущества быстрого переключения без возмущения электрической сети с преимуществами стоимости обычных устройств КРМОсобенности:

Отображение косвенно измеренных токов конденсаторов
Отображение количества включений каждой ступени
Степень ограничения в %, программируемая для каждого уровня от 0...20%
Установка задержки включения для всех уровней защиты: 0...1200 секунд
Мощность конденсатора может быть задана вручную
Датчик температуры для управления вентилятором
Возможность установки предельного температурного порога для отключения
Управление внешними полупроводниками (max 50 переключений в секунду)
Автоматическая или ручная конфигурация
Защита паролем
Интерфейс RS-485

Технические характеристики:

Параметр	Значение
Категория перенапряжения	CATIII
Измеряемое и питающее напряжение	Зависит от исполнения прибора*
Потребляемая мощность	Max 7 ВА
Частота	45...65 Гц
Измерение тока	.. /5 А (1 А)
Минимальный рабочий ток	10 мА
Потребляемый ток	Ок. ...2,5 мА...10 мА
Напряжение переключения	Max ~250 В
Переключаемая мощность	Max 1000 Вт
Температура хранения	−20...+60°C
Температура эксплуатации	−10...+55°C

*Опционально возможны следующие напряжения: ~100 В, ~110 В, ~200 В, ~230 В, ~440 В (+10%, −15%)

Модификации:

Артикул	Опция

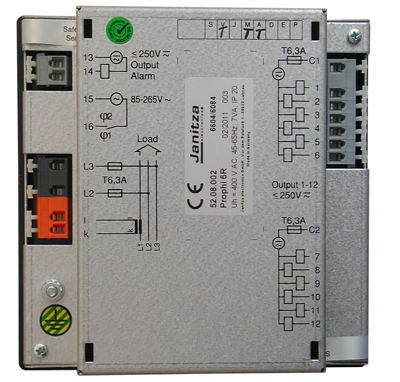

52.08.002	6 релейных выходов
52.08.003	12 релейных выходов
52.08.005	6 транзисторных выходов
52.08.006	12 транзисторных выходов
52.08.007	6 транзисторных + 6 релейных выходов
52.08.008	12 релейных выходов + интерфейс RS-485
52.08.009	6 транзисторных + 6 релейных выходов + интерфейс RS-485
52.08.091	12 транзисторных выходов + интерфейс RS-485

Версия: 2016-01-21 - БАВ

Документация и схемы

Схема	Размер	Файл

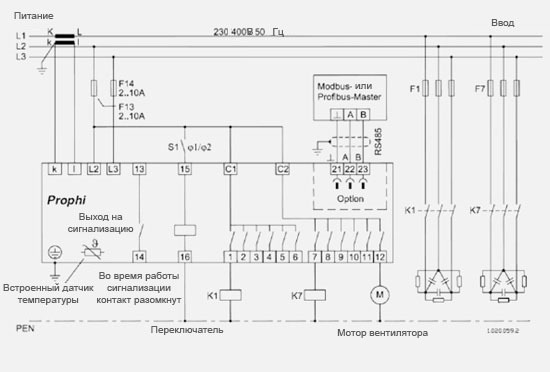

Схема подключения	0.03 Мб

Документ	Дата изменения	Размер	Файл
Сертификат соответствия	09.07.2012	0.74 Мб
Брошюра Регулятор коэффициента мощности Prophi	21.01.2016	2.07 Мб

Артикул	Опции	Срок поставки	Стоимость
6 релейных выходов 12 релейных выходов 6 транзисторных выходов 12 транзисторных выходов 6 транзисторных + 6 релейных выходов 12 релейных выходов + интерфейс RS-485 6 рел. +6 транз. + RS-485 12 транзисторных выходов + интерфейс RS-485

Артикул	Модель	Опции	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Опции	Срок поставки	Стоимость
D31073	Prophi 6R (52.08.002)	6 релейных выходов	Со склада	24343 руб. – +

Артикул	Модель	Опции	Срок поставки	Стоимость
