Реле времени РСВ-19
Прибор для коммутации электрических цепей с определенными предварительно установленными выдержками времени
- Диапазон выдержки времени: 0,1...10 с, 1...100 с, 3...300 с, 1...100 мин
- Замыкающие и размыкающие контакты
- ГОСТ 15150
Реле времени РСВ-19 предназначены для коммутации электрических цепей с определенными предварительно установленными выдержками времени
Технические характеристики
Технические характеристики
| Параметр
| Тип реле
| ||||
| РСВ-19-11
| РСВ-19-12
| РСВ-19-31 | РСВ-19-32 | РСВ-19-52
| |
| Выполняемая функция
| С выдержкой на включение после включения напряжения питания | С выдержкой на отключение после отключения напряжения управления при сохранении напряжения питания
| Одна цепь с выдержкой на включение при подаче, вторая – с выдержкой на отключение после снятия напряжения управления при сохранении напряжения питания
| ||
| Количество и вид контактов:
|
| ||||
| - мгновенного действия
| − | 1 «з» + 1 «р» | − | 1 «з» + 1 «р» | − |
| - с выдержкой времени
| 1 «з» + 1 «р» | 1 «з» + 1 «р» | 1 «з» + 1 «р» | 1 «з» + 1 «р» | 1 «з» + 1 «р» в каждой цепи
|
| Диапазон выдержки времени
| 0,1...10 с, 1...100 с, 3...300 с, 1...100 мин
| ||||
| Номинальное напряжение питания:
| |||||
| - постоянного тока
| 12 В, 24 В, 110 В
| ||||
| - переменного тока, 50 Гц
| 24 В, 36 В, 40 В, 110 В, 127 В, 220 В
| ||||
| Потребляемая мощность
| 4/5 Вт/ВА
| 6,5/7 Вт/ВА | 4/5 Вт/ВА | 6,5/7 Вт/ВА | 8/10 Вт/ВА |
| Допустимое отклонение напряжения питания
| −15...+10% | ||||
| Масса
| Не более 0,34 кг
| ||||
| Характер нагрузки
| Номинальное коммутируемое напряжение
| Коммутируемый ток
| Коммуникационная износостойкость
| |
| вкл.
| откл.
| |||
| Индуктивная,
cos φ вкл. ≥ 0,7 cos φ откл. ≥ 0,4 | ~24 В
~110 В ~220 В | 6 А
4 А 2,5 А | 0,6 А
0,4 А 0,25 А | 1 000 000 циклов ВО
|
| Индуктивная, τ ≤ 0,035 с | =24 В
=110 В =220 В | 0,8 А
0,25 А 0,10 А | 200 000 циклов ВО
| |

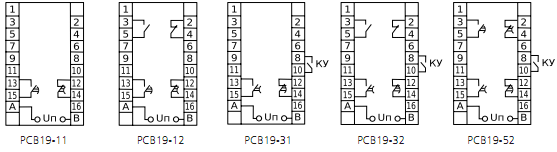

| Схема подключения
|
 |
| Габаритные и установочные размеры
|
|
