Реле времени РСВ-17
Прибор для коммутации электрических цепей с определенными, предварительно установленными выдержками времени
- Диапазон выдержки времени: 0,1...10 с/мин/ч, 1...100 с/мин
- На включение после включения напряжения питания
- 3 переключающих контакта
Реле времени РСВ-17 предназначены для коммутации электрических цепей с определенными, предварительно установленными выдержками времени
Технические характеристики
Технические характеристики
| Параметр
| Тип реле
| |
| РСВ-17-3
| РСВ-17-4
| |
| Выполняемая функция
| Однокомандное многоцепное с выдержкой времени на включение после включения напряжения питания
| |
| Количество и вид контактов
| ||
| - с выдержкой времени
| 3 «п» | 3 «п» |
| - мгновенного действия
| − | 1 «п» |
| Выдержки времени
| 0,1...10 ( с поддиапазонами 0,1...1 и 1...10) с/мин/ч
1...100 (с поддиапазонами 1...10 и 10...100) с/мин | |
| Типоисполнения по номинальному напряжению питания
| =24 В, =110 В, =220 В
~110 В, ~220 В, ~230 В, ~240 В | |
| Время повторной готовности
| Не более 0,2 с
| |
| Потребляемая мощность
| 10 Вт / 25 ВА
| |
| Наименьший коммутируемый ток при напряжении 24 В
| 0,01 А
| |
| Подсоединение внешних проводников
| Переднее под зажимы с помощью винта
| |
| Крепление реле
| С помощью двух винтов или с помощью защелки на DIN-рейку 35 мм
| |
| Характер нагрузки
| Номинальное коммутируемое напряжение
| Коммутируемый ток
| Коммуникационная износостойкость
| |
| вкл.
| откл.
| |||
| Индуктивная,
cos φ вкл. ≥ 0,7 cos φ откл. ≥ 0,4 | ~24 В
~110 В ~220 В | 5 А
4 А 3 А | 0,5 А
0,4 А 0,3 А | 1 000 000 циклов ВО
|
| Индуктивная, τ ≤ 0,035 с | =24 В
=110 В =220 В | 0,6 А
0,16 А 0,08 А | 200 000 циклов ВО
| |

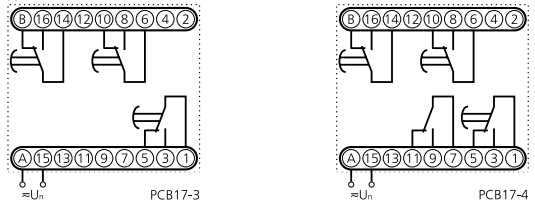

| Схема подключения
|
 |
| Габаритные и установочные размеры
|
|
