Реле времени ВС-43
Реле времени ВС-43 предназначено для передачи команд из одной электрической цепи в другую с определенными, предварительно установленными, выдержками времени
- Диапазоны выдержек времени: 1...60 с, 0,15...9 мин, 1...60 мин, 0,15...9 ч, 1...60 ч
- 3 или 6 переключающих контактов
- 1 переключающий контакт мгновенного действия
- ГОСТ 12.2.007.6-75
Реле времени ВС-43 предназначено для передачи команд из одной электрической цепи в другую с определенными, предварительно установленными, выдержками времени.
При подаче питающего напряжения на электродвигатель и электромагнит вращение от электродвигателя передается подвижным частям, которые приводят в действие выходные контакты через определенное, заранее установленное время.
Контактная система реле состоит из трех или шести переключающих контактов с выдержкой времени и одного переключающего контакта мгновенного действия.
После отработки полной программы выдержек времени реле будет остановлено. Это достигается включением обмотки двигателя реле через собственный размыкающий контакт. Реле в таком состоянии находится до тех пор, пока обмотка электромагнита под напряжением.
Технические характеристики
При подаче питающего напряжения на электродвигатель и электромагнит вращение от электродвигателя передается подвижным частям, которые приводят в действие выходные контакты через определенное, заранее установленное время.
Контактная система реле состоит из трех или шести переключающих контактов с выдержкой времени и одного переключающего контакта мгновенного действия.
После отработки полной программы выдержек времени реле будет остановлено. Это достигается включением обмотки двигателя реле через собственный размыкающий контакт. Реле в таком состоянии находится до тех пор, пока обмотка электромагнита под напряжением.
Технические характеристики
| Параметр
| Значение
|
| Напряжение питания
| ~12 В, ~24 В, ~40 В, ~110 В, ~220 В |
| Диапазон выдержек времени
| 1...60 с, 0,15...9 мин, 1...60 мин, 0,15...9 ч, 1...60 ч
|
| Средняя основная погрешность
| Не более 1,5%
|
| Разброс выдержек времени
| Не более 1%
|
| Потребляемая мощность
| Не более 20 ВА
|
| Количество переключающих контактов
| С выдержкой времени: 3 или 6
Без выдержки времени: 1 |
| Ресурс работы
| Для исполнения УХЛ, У: не более 16 000 ч
Для исполнения О: не более 8 000 ч |
| Длительно допустимая сила тока через контакты
| Не более 4 А
|
| Напряжение коммутируемых цепей
| =12...220 B
~12...380 В |
| Масса
| ВС-43-3: 1,5 кг
ВС-43-6: 1,8 кг |
| Диапазон рабочих температур
| −40...48°С
|

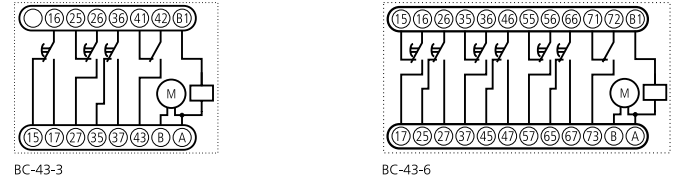

| Схема подключения
|
 |

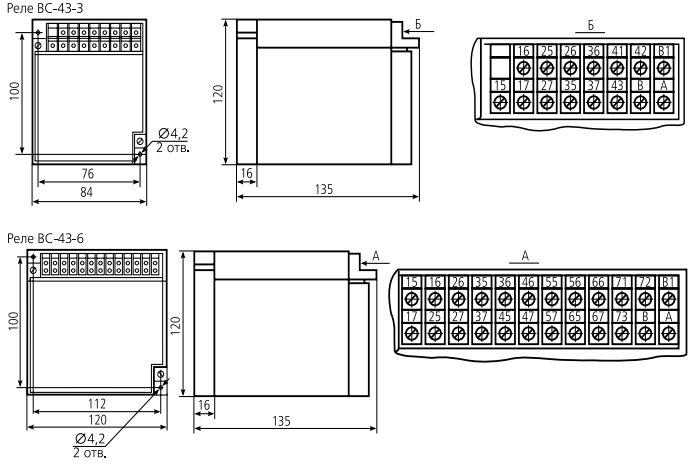

| Габаритные и установочные размеры
|
 |
