Реле контроля уровня для проводящих жидкостей Finder 72.01
Прибор для контроля уровня проводящих жидкостей (воды, химических растворов и т. п.) в колодцах, коллекторах и других емкостях
- Максимальное количество контролируемых уровней: 2
- Чувствительность: 5…150 кОм или 5...450 кОм
- Время срабатывания: 0,5 c или 7 с
- Выходной контакт: 1 перекидной контакт
- Реле: ~16 А, 250 В
- Питание: ≅24 В, ~110…125 В, ~230…240 В, ~400 В
- Защита: IP20
- Монтаж на DIN-рейку
- Функции наполнения или дренажа
Реле контроля уровня для проводящих жидкостей Finder 72.01 предназначено для контроля уровня проводящих жидкостей (воды, химических растворов и т. п.) в колодцах, коллекторах и других емкостях
Особенности:
Версия: 2013-03-19-КВА
Особенности:
- Светодиодная индикация
- Двойная изоляция между цепями питания и контактами, цепями питания и электродами, электродами и контактами
- Контроль заданного значения уровня или области значений в пределах от минимального до максимального
- Датчик в комплекте
| Параметр
| Значение |
| Максимальное количество контролируемых уровней | 2
|
| Чувствительность
| 5…150 кОм или 5...450 кОм |
| Время срабатывания
| 0,5 c или 7 с |
| Выходной контакт | 1 перекидной контакт |
| Реле | ~16 А, 250 В |
| Питание
| ≅24 В, ~110…125 В, ~230…240 В
~400 В |
| Номинальная мощность
| 2,5 ВА
1,5 Вт |
| Материал выходного контакта
| AgCdO
|
| Электрический ресурс
| 100 000 циклов
|
| Защита
| IP20 |
| Рабочая температура
| −20…60°C |
| Монтаж
| На DIN-рейку |
| Габаритные размеры
| 84×35×58 мм
|

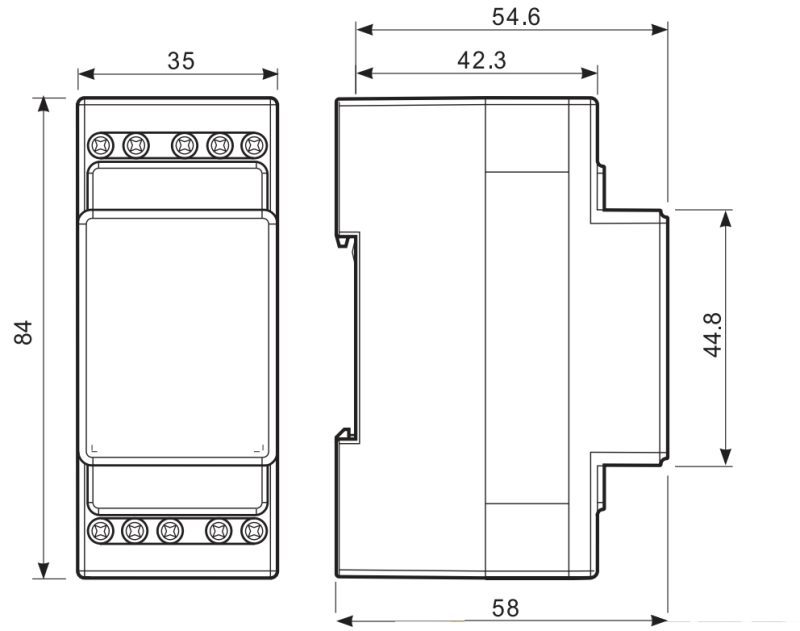

| Габаритные размеры
|
 |
Версия: 2013-03-19-КВА
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 27.04.2013 | 1.9 Мб |  |
