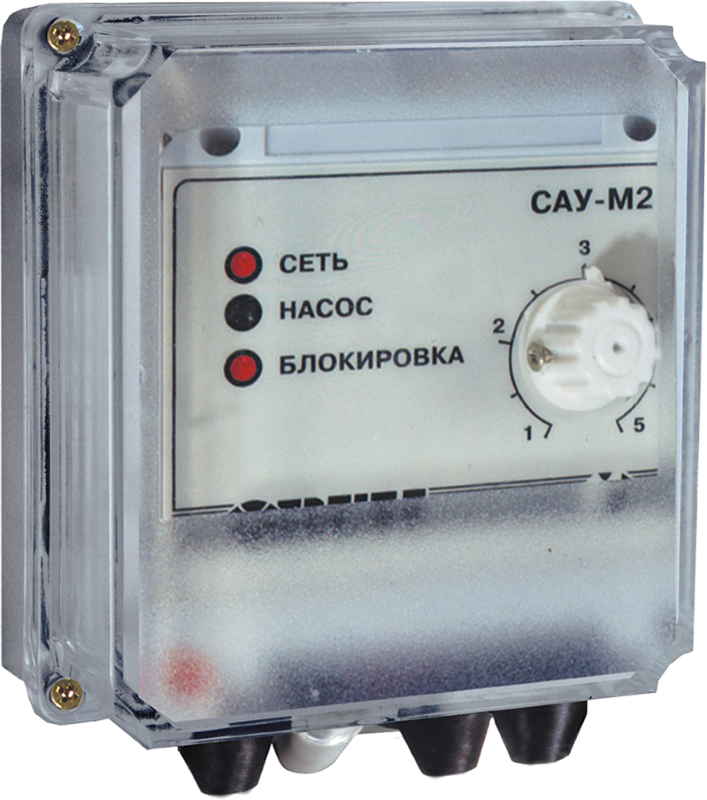

Прибор для управления погружным насосом ОВЕН САУ-М2
Прибор для применения в системах автоматической поддержания уровня жидкости в резервуарах, накопительных емкостях, отстойниках, а также в системах автоматического осушения
- Максимальное количество контролируемых уровней: 2+2
- Тип датчиков: кондуктометрические
- Количество датчиков: 2
- Защита: IP44
- Монтаж: настенный
Прибор ОВЕН САУ-М2 применяется в системах автоматического поддержания уровня жидкости в резервуарах, накопительных емкостях, отстойниках, а также в системах автоматического осушения
Особенности:
Версия: 2013-06-01-БАВ
Особенности:
- Автоматическое заполнение резервуара до заданного уровня
- Автоматическое осушение резервуара до заданного уровня
- Защита погружного насоса от «сухого» хода
- Подключение кондуктометрических датчиков уровня
- Работа с различными по электропроводности жидкостями: водопроводной, загрязненной водой, молоком и пищевыми продуктами (слабокислотными, щелочными и пр.)
| Параметр
| Значение
|
| Максимальное количество контролируемых уровней | 2+2
|
| Номинальное напряжение питания прибора | ~220 В, 50 Гц
|
| Допустимые отклонения напряжения питания от номинального значения | −15...10% |
| Количество подключаемых датчиков | Два 3-электродных |
| Тип датчиков | Кондуктометрические |
| Количество встроенных выходных реле | 1 |
| Макс. допустимый ток, коммутируемый контактами встроенного реле |
8 А при ~220 В, 50 Гц (cos φ > 0,4) |
| Напряжение на электродах датчика уровня | Не более 12 В пост. тока |
| Сопротивление жидкости, вызывающее срабатывание датчика | Не более 500 кОм |
| Тип корпуса | Настенный Н |

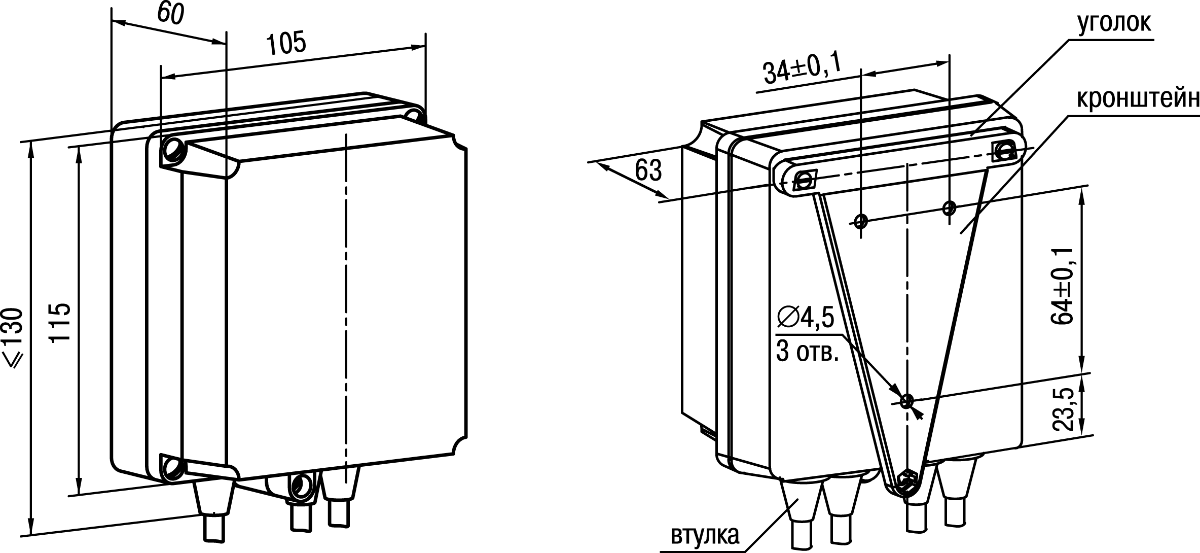

| Габаритные размеры корпуса | 130×105×65 мм |
| Степень защиты корпуса | IP44 |
| Условия эксплуатации:
- температура окружающего воздуха - атмосферное давление - относительная влажность воздуха |
1...50°С 86...106,7 кПа Не более 80% (при 35°С) |
Версия: 2013-06-01-БАВ
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Сертификат соответствия САУ-М2 | 17.06.2011 | 0.36 Мб |  |
| Руководство по эксплуатации | 27.04.2013 | 0.25 Мб |  |
