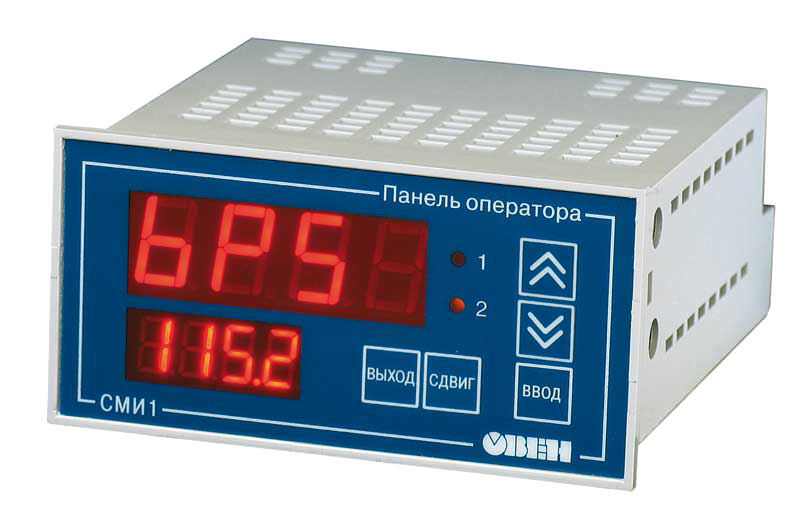

Панель оператора с цифровой индикацией ОВЕН СМИ1

Панель индикации данных с функциями редактирования для распределенных систем управления в сети RS-485 и RS-232

Количество дискретных входов: 6
Интерфейсы: RS-232, RS-485
Защита: IP54

В закладки

11 700 руб. Наличие: На складе Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (1)
Все модификации ()
Отзывы (0)

Панель индикации данных с функциями редактирования для распределенных систем управления в сети RS-485 и RS-232.
Поддерживает совместную работу с ОВЕН ПЛК, модулями ОВЕН МВА8, МВУ8, Мх110, а также с контроллерами и модулями других производителей

Особенности:

Работа в сети RS-485 и RS-232 по протоколам ОВЕН, Modbus ASCII, Modbus RTU
Поддержка контроллеров различных фирм-производителей
Работа в режиме MASTER, SLAVE, в том числе с использованием сетевых входов при работе по протоколу ОВЕН
Напряжение питания – 24 В постоянного тока
Чтение и редактирование значений параметров и передача их в сеть
Бесплатная программа «Конфигуратор СМИ1»
Отображение данных, полученных из сети, на цифровых индикаторах (значения 4 параметров)
6 дискретных входов для подключения датчиков типа «сухой контакт» или транзисторных ключей n-p-n типа с открытым коллектором
Редактирование значений параметров и передача их в сеть

Технические характеристики:

Параметры	Значение
Напряжение питания постоянного тока: - СМИ1-24 - СМИ1-220	=19...29 В =90...264 В
Интерфейс RS-485: - Скорость передачи данных - Максимальная длина линии связи - Протоколы передачи данных	2,4 кбит/с; 4,8 кбит/с; 9,6 кбит/с; 14,4 кбит/с; 19,2 кбит/с; 28,8 кбит/с; 38,4 кбит/с; 57,6 кбит/с; 115,2 кбит/с 1200 м ОВЕН; Modbus ASCII; Modbus RTU
Интерфейс RS-232: - Скорость передачи данных - Максимальная длина линии связи - Протоколы передачи данных	2,4 кбит/с; 4,8 кбит/с; 9,6 кбит/с; 14,4 кбит/с; 19,2 кбит/с; 28,8 кбит/с; 38,4 кбит/с; 57,6 кбит/с; 115,2 кбит/с Не более 3 м ОВЕН; Modbus ASCII; Modbus RTU
Выходы: - Количество дискретных входов - Тип сигнала, подключаемого к дискретному входу	- 6 - «Сухой» контакт с внутренним сопротивлением не более 100 Ом
Допустимое напряжение изоляции: - Интерфейса RS-485 от схемы прибора - Источника питания 24 В - Источника питания 220 В	- 1500 В - 500 В - 1500 В
Тип корпуса	Щитовой Щ2
Степень защиты корпуса со стороны лицевой панели	IP54
Габаритные размеры корпуса	96×48×100 мм
Условия эксплуатации: - Температура окружающего воздуха - Атмосферное давление - Относительная влажность воздуха (при +25°С и ниже без конденсации влаги)	−20...+70°С 86...106,7 кПа Не более 80%

Версия: 2013-08-12-ППО

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	12.08.2013	0 Мб

Артикул	Питание	Срок поставки	Стоимость
220 В 24 В

Артикул	Модель	Питание	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Питание	Срок поставки	Стоимость
F90118	СМИ1-220	220 В	Со склада	11700 руб. – +

Артикул	Модель	Питание	Срок поставки	Стоимость

Отзывы на этот товар пока отсутствуют.
