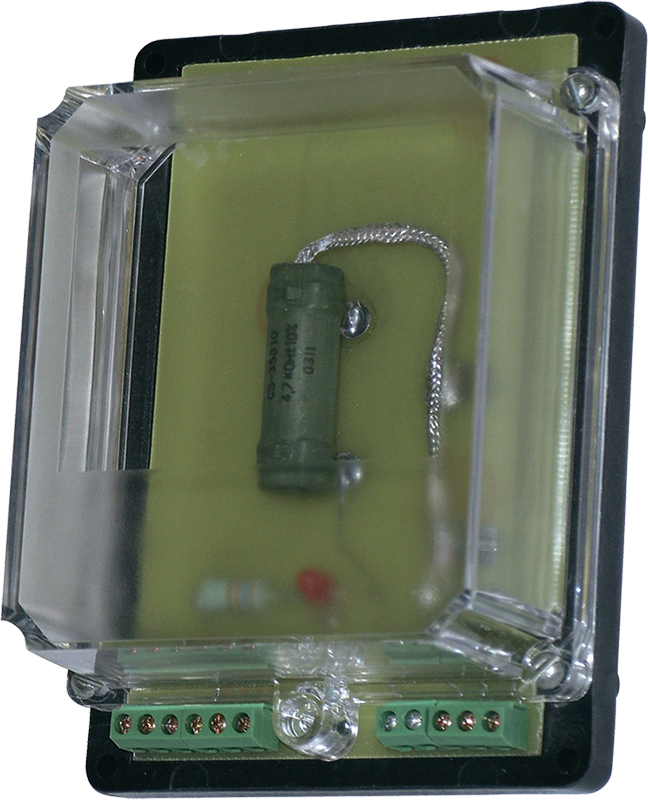

Эмулятор печи ОВЕН ЭП10 предназначен для проведения экспериментов в процессе наладочных работ с применением терморегуляторов. ЭП10 выступает в качестве объекта управления и представляет собой миниатюрную печь.
- Встроенный нагреватель мощностью 10 Вт.
- Встроенный измеритель температуры (термосопротивление ТСМ 50М).
- Управление включением нагрева от выходного элемента терморегулятора (э/м реле или симисторной оптопары).
- Светодиодная индикация при включении нагрева.
- Удобный корпус с прозрачной крышкой для настенного крепления или размещения на столе.
Эмулятор печи ЭП 10 можно использовать как в учебных целях, так и для проведения экспериментов:
- при организации лабораторных работ в учебных заведениях;
- в составе стендов и демонстрационных макетов;
- для проверки корректности работы системы управления без подключения к реальному объекту и т. д.
Параметр | Значение |
Напряжение питания | 220 ± 10 В переменного тока частотой 50 Гц |
Потребляемая мощность | ≤ 10 Вт |
Тип встроенного измерителя температуры | ТСМ 50М |
Максимальная допустимая рабочая температура | +125°С |
Тип корпуса | Н1 |
Габаритные размеры | 145×105×65 мм |
Степень защиты корпуса | IP20 |
Температура окружающего воздуха | +1...+50°С |
Атмосферное давление | 86...106,7 кПа |
Отностильная влажность воздуха (при +25°С) | ≤ 80% |

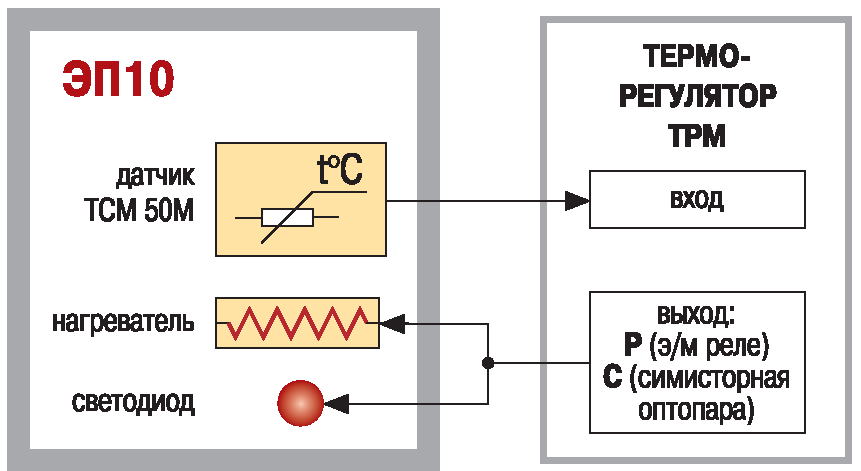

- Функциональная схема:

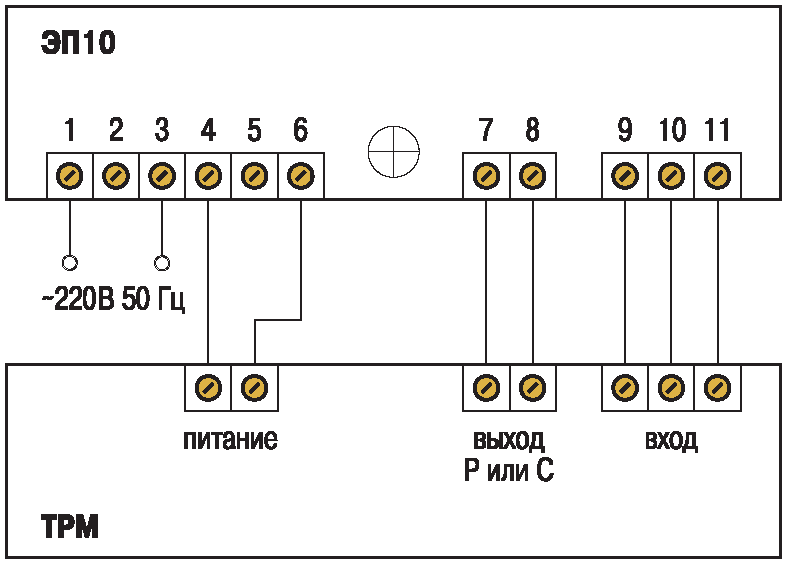

- Схема подключения ЭП10 к регулятору:
