Измеритель температуры восьмиканальный с аварийной сигнализацией УКТ38-В
Прибор для контроля температуры в нескольких зонах одновременно (до 8) и аварийной сигнализации о выходе любого из контролируемых параметров за заданные пределы, а также для их регистрации на ЭВМ
- Количество универсальных входов: 8
- Время опроса одного входа: ≤ 2 с
- Погрешность: ±0,5%
- Количество выходных устройств: 1
- Реле: ~8 А, 220 В
- Интерфейс: RS-232
- Монтаж: в щит
- Защита: IP20
8-канальный прибор УКТ38-В предназначен для контроля температуры в нескольких зонах одновременно (до 8) и аварийной сигнализации о выходе любого из контролируемых параметров за заданные пределы, а также для их регистрации на ЭВМ. Применяется для подключения датчиков, находящихся во взрывоопасных зонах в технологическом оборудовании в пищевой, медицинской и нефтеперерабатывающей промышленности.
Характеристики измерительных датчиков:
Версия: 2013-10-03-КВА

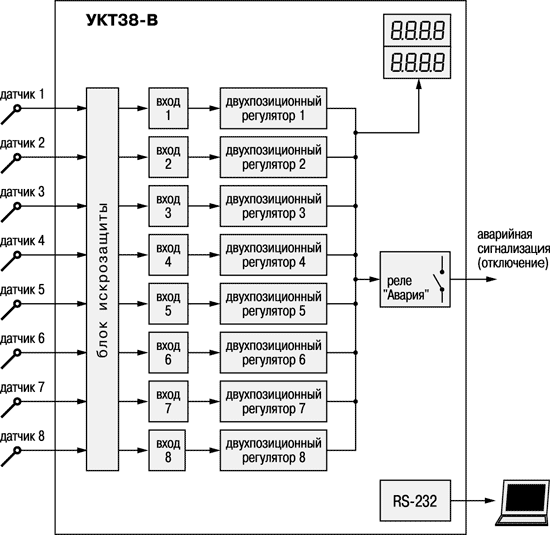

Особенности:
- Контроль температуры в нескольких зонах одновременно (до 8)
- Восемь входов для измерения температуры с помощью датчиков: (термопреобразователей сопротивления типа ТСМ 50М или ТСП 50П; термопреобразователей сопротивления типа ТСМ 100М или ТСП 100П, Pt100; термопар ТХК(L), ТХА(K))
- Аварийная сигнализация или отключение установки при выходе любой из контролируемых величин за заданные пределы и/или при выходе датчиков из строя
- Барьер искрозащиты для линий связи прибора с датчиками
- Индикация измеренных величин и заданных для них уставок на двух встроенных индикаторах
- Программирование кнопками на лицевой панели прибора
- Сохранение заданных параметров при отключении питания
- Регистрация контролируемых параметров на ЭВМ через адаптер сети ОВЕН АС2 по интерфейсу RS-232
- Прибор имеет искробезопасную электрическую цепь уровня ib, что обеспечивает его взрывозащищенность
- Термопары: ТХК(L), ТЖК(J), ТНН(N), ТХА(К), ТПП(S), ТПП(R), TПР(В), ТВР(А-1), ТВР(А-2), ТВР(А-3), ТМК(Т)
- Термопреобразователи сопротивления: Cu50, 50M, Pt50, 50П, Cu100, 100М, Pt100, 100П
- Унифицированные аналоговые сигналы: 0...5; 0...20; 4...20 мА, –50...50 мВ, 0...1 В
Технические характеристики:
| Параметр
| Значение
|
| Количество входов для подключения датчиков | 8 |
| Предел допустимой основной погрешности измерения входного параметра (без учета погрешности датчика) | ±0,5% |
| Время опроса одного входа | ≤ 2 с |
| Количество выходных устройств | 1
|
| Реле | ~8 А, 220 В (cos φ ≥ 0,4) |
| Номинальное напряжение питания | 220 В, 50 Гц |
| Допустимое отклонение номинального напряжения
| −15...10% |
| Тип интерфейса связи с ЭВМ | Последовательный, RS-232 |
| Подключение к ЭВМ | Через адаптер сети ОВЕН АС2 |
| Вид взрывозащиты для линий связи | «Искробезопасная электрическая цепь» уровня «ib» |
| Условия эксплуатации:
— температура окружающего воздуха — атмосферное давление — относительная влажность воздуха |
1...50°C
86...106,7 кПа 30...80%RH при 35°С |
| Монтаж
| В щит
|
| Защита
| IP20 |
| Габаритные размеры | 96×96×180 мм |
| Тип датчика | Тип входа | Диапазон измерений | Разрешающая способность |
| ТСМ 50М
| 01 | −50...200°C | 0,1°С |
| ТСП 50П | 01 | −80...750°C | 0,1°С |
| ТСМ 100М | 03 | −50...200°C | 0,1°С |
| ТСП 100П (Pt 100) | 03 | −80...750°C | 0,1°С |
| ТХК(L) | 04 | −50...750°C | 0,1°С |
| ТХА(К) | 04 | −50...1200°C | 1°С |
Версия: 2013-10-03-КВА
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 27.04.2013 | 1.28 Мб |  |
| Сертификат соответствия | 03.10.2011 | 0.38 Мб |  |
| Разрешение на применение | 03.10.2011 | 0.24 Мб |  |
