Датчик избыточного давления МИДА-ДИ-13П(-Ех)(-М)
Микроэлектронные датчики избыточного давления для системы контроля и регулирования высокотемпературных сред
- Диапазон измерений: 0…160 МПа
- Погрешность: ±0,15; ±0,2; ±0,25; ±0,5%
- Защита: IP65
Микроэлектронные датчики избыточного давления МИДА-ДИ-13П, МИДА-ДИ-13П-М. Микроэлектронные взрывозащищенные датчики избыточного давления
МИДА-ДИ-13П-Ex.
технические характеристики:
| Параметры
| Значение |
| Рабочая среда | Жидкости и газы, неагрессивные к титановым сплавам
|
| Диапазон измеряемых давлений
| 0...0,01; 0...0,016; 0...0,025; 0...0,04; 0...0,06; 0...0,1; 0...0,16; 0...0,25; 0...0,4; 0...0,6; 0...1; 0...1,6; 0...2,5; 0...4; 0...6; 0...10; 0...16; 0...25; 0...40; 0...60; 0...100; 0...160 МПа
|
Основная погрешность:
|
|
| Диапазон рабочих температур | −40...80°C |
Дополнительная погрешность в диапазоне рабочих температур
|
|
| Выходной сигнал (линия) для МИДА-ДИ-13П, МИДА-ДИ-13П-М |
|
| Выходной сигнал (линия) для МИДА-ДИ-13П-Ex
| 4...20 мА (2-проводная) |
| Напряжение питания для МИДА-ДИ-13П, МИДА-ДИ-13П-М
|
|
| Напряжение питания для МИДА-ДИ-13П-Ex | От блока питания и преобразования сигнала |
| Блоки питания и преобразования сигнала датчиков МИДА-ДИ-13П-Ex | МИДА-БПП-102-Ех; БПС-24П; БПС-300-2к-ExibIIC; БПС-300-2к-ExiaIIC |
| Потребляемый ток для МИДА-ДИ-13П, МИДА-ДИ-13П-М
|
|
| Потребляемый ток для МИДА-ДИ-13П-Ex
| 20,2 мА (для 4...20 мА); 10 мА (для Uн−Uв В) |
| Вид и маркировка взрывозащиты |
|
| Степень защиты | IP65 |
| Климатическое исполнение | У**2; УХЛ**3.1 |
| Тип подключения | Сальник прямой (П), или угловой (У), или для МИДА-ДИ-13П и МИДА-ДИ-13П-Ex металлический угловой (УМ)
Разъем (Р); кабель (К); для МИДА-ДИ-13П и МИДА-ДИ-13П-Ex разъем для АЭС (Р2) |
| Тип штуцера | М20×1,5; М12×1,5
|
Масса:
| Не более 0,25 кг
Не более 0,35 кг |
Версия: 2013-05-21-БАВ
Документация и схемы
| Схема | Размер | Файл |

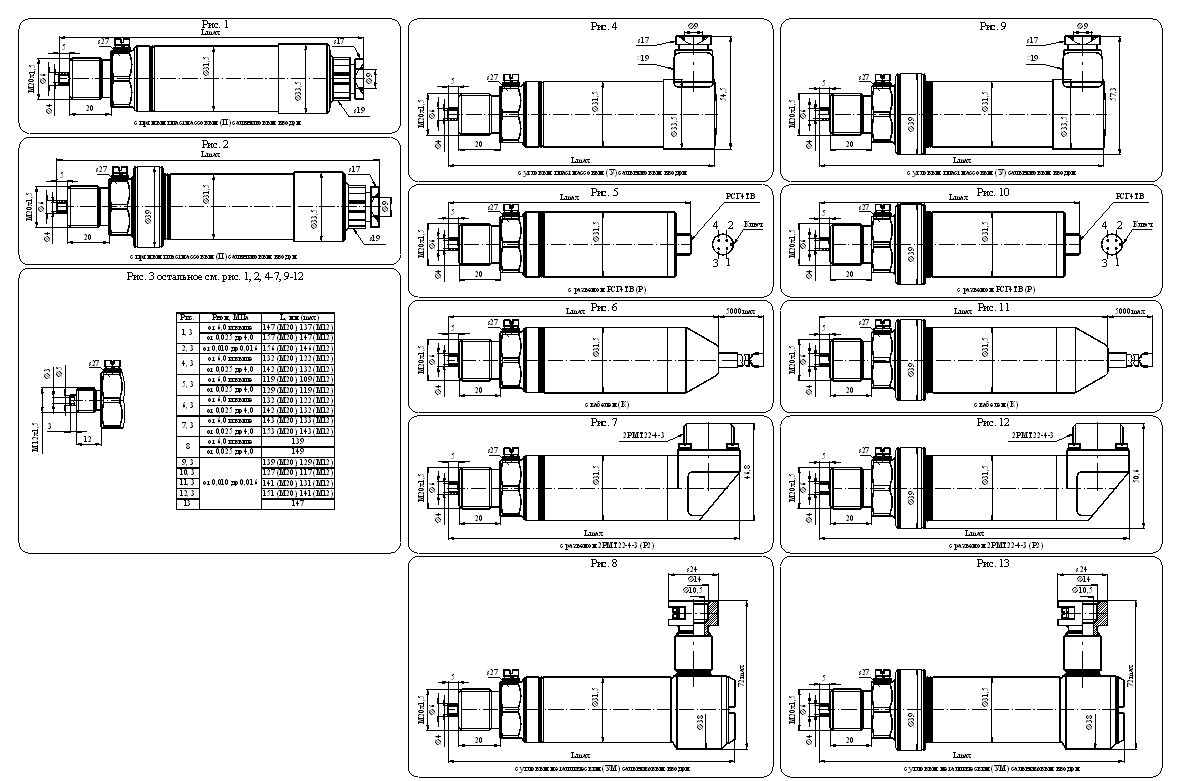

| Габаритные размеры | 0.04 Мб |  |

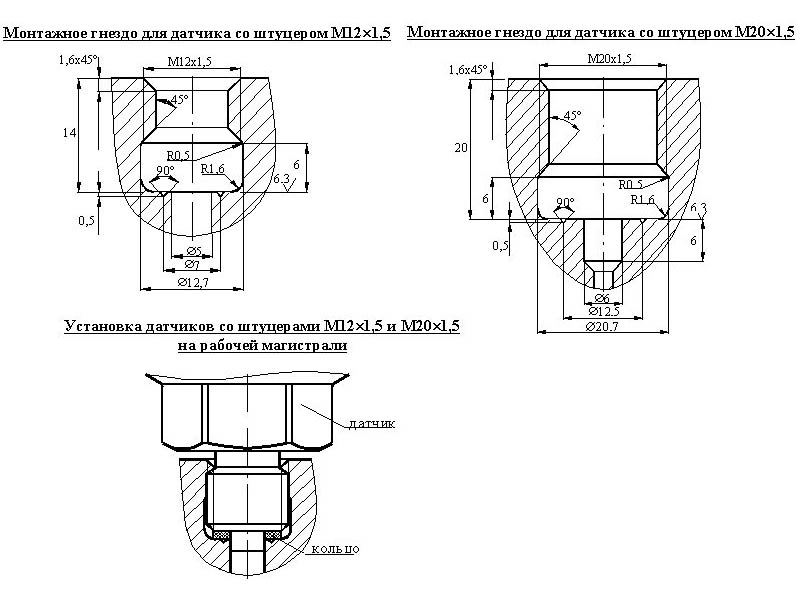

| Монтажное гнездо | 0.08 Мб |  |
| Электрическое соединение | 0.01 Мб |  |
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 29.04.2013 | 4.17 Мб |  |
