Реле тока РТ-11М1
Прибор для контроля переменного тока и применяется в схемах релейной защиты и автоматики электрических систем
- Диапазон контролируемых токов: 100...1090 мА
- Максимально допустимый ток: 10 А (не более 1 мин)
- Время срабатывания реле при превышении уставки: 0,05...30 с
- Напряжение питания: ≅24...220 В
- 1 переключающий контакт
Реле тока РТ-11М1 предназначено для контроля переменного тока и применяется в схемах релейной защиты и автоматики электрических систем
Технические характеристики
Технические характеристики
| Параметр | Значение |
| Диапазон контролируемых токов
| 100...1090 мА (дискретно, с шагом 10 мА)
|
| Максимально допустимый ток
| 10 А (не более 1 мин)
|
| Погрешность установки
| 5%
|
| Средняя основная погрешность
| 5%
|
| Погрешность от изменения температуры на 1°С
| 0,2%
|
| Коэффициент превышения тока срабатывания реле
| 1...5,5 (дискретно, с шагом 0,5)
|
| Время срабатывания реле при превышении установленного значения тока
| 0,05...30 с
|
| Время повторной готовности
| 0,2 с
|
| Коэффициент возврата
| Не менее 0,95
|
| Напряжение питания
| ≅24...220 В |
| Масса
| Не более 0,3 кг
|
| Номинальные режимы коммутации на одну контактную группу
| ≅0,1 А, 12 В (не менее 500 000 циклов ВО)
=5 А, 30 В (не менее 90 000 циклов ВО) ~5 А, 220 В (не менее 90 000 циклов ВО) |
| Количество и вид выходных контактов
| 1 переключающий
|
| Степень защиты реле
| IP40
|
| Степень защиты выводных зажимов
| IP20
|
| Монтаж
| На DIN-рейку
|

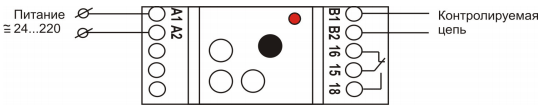

| Схема подключения
|
 |
| Габаритные и установочные размеры
|
 |
