Реле тока РТ-02Н

Прибор для контроля переменного тока и применяется в схемах релейной защиты и автоматики электрических схем

Диапазон контролируемых токов: 5...20 А
Максимально допустимый ток: 30 А (не более 1 мин)
1 замыкающий и 1 размыкающий контакт
Монтаж: на DIN-рейку

В закладки

2 311 руб. Наличие: 2...4 недели

+ –

В корзину

Доставка по России
Оплата
Перейти к сравнению

Описание

Уценка (0)
Аналоги(0)

Отзывы (0)

Реле тока РТ-02Н предназначено для контроля переменного тока и применяется в схемах релейной защиты и автоматики электрических схем
Технические характеристики

Параметр	Значение
Диапазон контролируемых токов	5...20 А
Максимальный допустимый ток	30 А (не более 1 мин)
Погрешность установки	5%
Средняя основная погрешность	5%
Погрешность от изменения температуры на 1°С	0,2%
Время срабатывания реле при превышении установленного значения тока	Не более 0,1 с
Время повторной готовности	0,2 с
Коэффициент возврата	Не менее 0,95
Потребляемая мощность	Не более 2 ВА
Масса	Не более 0,3 кг
Номинальные режимы коммутации на одну контактную группу	≅0,1 А, 12 В (не менее 500 000 циклов ВО) =5 А, 30 В (не менее 90 000 циклов ВО) ~5 А, 220 В (не менее 90 000 циклов ВО)
Степень защиты реле	IP40
Степень защиты выводных зажимов	IP20
Монтаж	На DIN-рейку

Реле тока включается, если контролируемый ток превысит установленное значение. В противном случае – реле выключено. Ток срабатывания реле устанавливается с помощью потенциометра на передней панели. Задержка срабатывания реле может быть установлена в пределах от 0,1 до 10 с потенциометром. Если ток превысил допустимое значение, идет отсчет временной задержки.

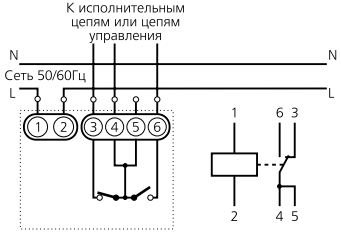

Схема подключения

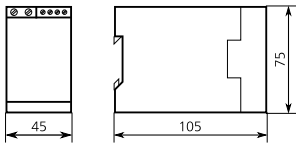

Габаритные и установочные размеры
