Реле тока РТ-01Е
Прибор для контроля переменного тока и применяется в схемах релейной защиты и автоматики электрических схем
- Питание от контролируемой цепи
- Встроенный трансформатор тока
- 1 замыкающий и 1 размыкающий контакт
- Регулировка порога срабатывания: потенциометр
- Сертификат соответствия № РОСС RU.ME63.BO3021
Реле тока РТ-01Е предназначено для контроля переменного тока и применяется в схемах релейной защиты и автоматики электрических схем
Технические характеристики
При включении питания, если ток в контролируемой цепи не превышает установленного значения, выходное реле не срабатывает. При превышении током в контролируемой цепи установленной величины, выходное реле срабатывает. При снижении тока в цепи реле возвращается в исходное состояние.
Технические характеристики
| Параметр | Значение |
| Питание
| От контролируемой цепи
|
| Потребляемая мощность
| Не более 1,5 Вт
|
| Диапазон контролируемых токов
| 1...6 А
|
| Тип датчика
| Встроенный трансформатор тока
|
| Регулировка порога срабатывания
| Потенциометр
|
| Погрешность установки
| Не более 5%
|
| Средняя основная погрешность
| Не более 5%
|
| Погрешность от изменения температуры на 1°С
| Не более 0,1%
|
| Время срабатывания реле при превышении установленного значения тока
| Не более 0,05 с
|
| Время повторной готовности
| Не более 0,2 с
|
| Коэффициент возврата
| Не менее 0,9
|
| Число и род выходных контактов
| 1 замыкающий + 1 размыкающий
|
| Номинальный ток
| 5 А
|
| Коммутируемое напряжение
| ~220 В / =24 В
|
| Механическая износостойкость
| 500 000 циклов ВО
|
| Электрическая износостойкость
| 100 000 циклов ВО
|
| Диапазон рабочих температур
| −20...45°С
|
| Диапазон температур хранения
| −40...80°С
|
| Рабочее положение
| Произвольное
|
| Крепление реле
| На DIN-рейку, на плоскость
|
| Защита
| IP40 со стороны лицевой панели
|
| Максимальное сечение присоединяемых проводов
| 2,5 мм², с гильзой 1,5 мм² |
| Габаритные размеры
| 45×70×100 мм
|
| Вес реле
| 0,3 кг
|
При включении питания, если ток в контролируемой цепи не превышает установленного значения, выходное реле не срабатывает. При превышении током в контролируемой цепи установленной величины, выходное реле срабатывает. При снижении тока в цепи реле возвращается в исходное состояние.

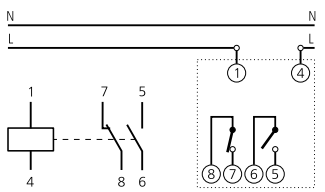

| Схема подключения
|
 |

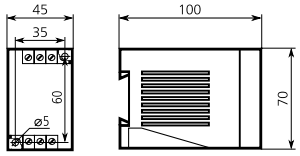

| Габаритные и установочные размеры
|
 |
