Реле контроля тока PRI-32
Прибор для индикации и контроля потребления тока нагревательными элементами систем отопления и однофазными двигателями.
- Диапазон тока: ~1…20 A
- Универсальное подключение
- Отверстие для подключения провода в передней панели устройства
- Исполнение 1S, крепление на DIN-рейку, хомутные зажимы
Реле контроля тока PRI-32 предназначено для контроля уровня тока в однофазных цепях переменного тока. Используется для индикации и контроля потребления тока нагревательными элементами систем отопления и однофазными двигателями.
| Параметр
| Значение |
| Напряжение питания
| ~24…240 В, 50…60 Гц; =24 В
|
| Максимальная мощность
| 1,5 ВА
|
| Диапазон тока | ~1…20 А |
| Пиковая перегрузка
| 100 А
|
| Установка величины тока
| Потенциометром
|
| Погрешность настройки
| 5%
|
| Погрешность повторения
| < 1% |
| Допуск пограничных значений
| 5%
|
| Выходной контакт
| 1 переключающий (AgNi)
|
| Индикация выхода
| Красный LED-индикатор
|
| Рабочая температура | 20…55°С |
| Рабочее положение
| Произвольное
|
| Крепление
| DIN-рейка EN 60715
|
| Защита
| IP40 со стороны лицевой панели
|
| Категория перенапряжения
| III
|
| Габаритные размеры | 90×17,6×64 мм
|
| Вес | 68 г
|

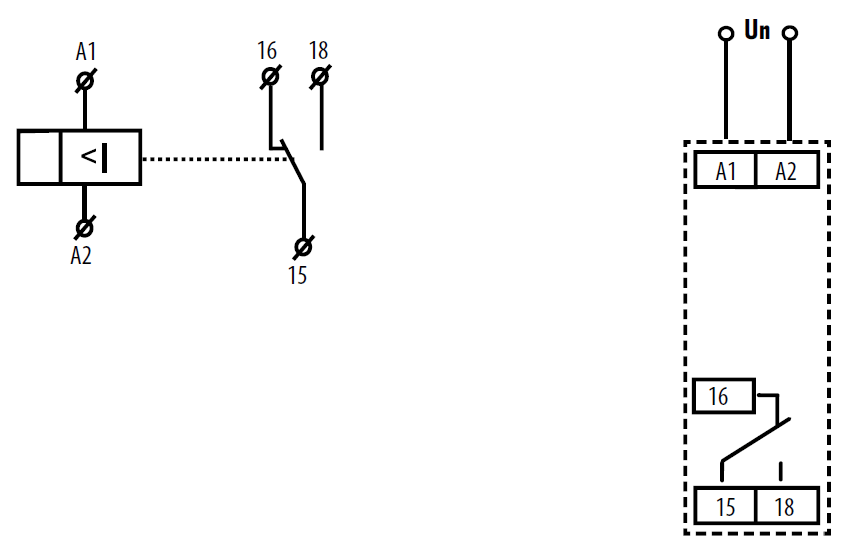

| Схема подключения PRI-32
|
 |
