Реле контроля тока PRI-52
Прибор для индикации проходимости тока и диагностики удаленного оборудования на замыкание и повышение потребления.
- Диапазон тока: ~0,5…25 A
- Напряжение питания: ~230 В
- Возможность расширения диапазона с помощью внешнего токового трансформатора
- Отверстие для подключения провода в теле устройства
- Исполнение 1S, крепление на DIN-рейку, хомутные зажимы
Реле контроля тока PRI-52 предназначено контроля уровня тока в однофазных цепях переменного тока. Используется для индикации проходимости тока и диагностики удаленного оборудования на замыкание и повышение потребления.
Технические характеристики:
Технические характеристики:
| Параметр
| Значение |
| Напряжение питания
| ~230 В, 50…60 Гц
|
| Максимальная мощность
| 5 ВА
|
| Диапазон тока
| ~0,5…25 А |
| Максимальный постоянный ток
| 25 А
|
| Пиковая перегрузка
| 100 А
|
| Временная задержка (настраиваемая)
| 0,5...10 с
|
| Установка величины тока
| Потенциометром
|
| Погрешность настройки
| 10%
|
| Погрешность повторения
| < 1% |
| Допуск пограничных значений
| 10%
|
| Гистерезис
| 0,25 А
|
| Выходной контакт
| 1 переключающий (AgNi)
|
| Индикация напряжения питания
| Зеленый LED-индикатор
|
| Индикация выхода
| Красный LED-индикатор
|
| Рабочая температура | −20…55°С |
| Рабочее положение
| Произвольное
|
| Крепление
| DIN-рейка EN 60715
|
| Защита
| IP40 со стороны лицевой панели
|
| Категория перенапряжения
| III
|
| Габаритные размеры
| 90×17,6×64 мм
|
| Вес
| 64 г
|

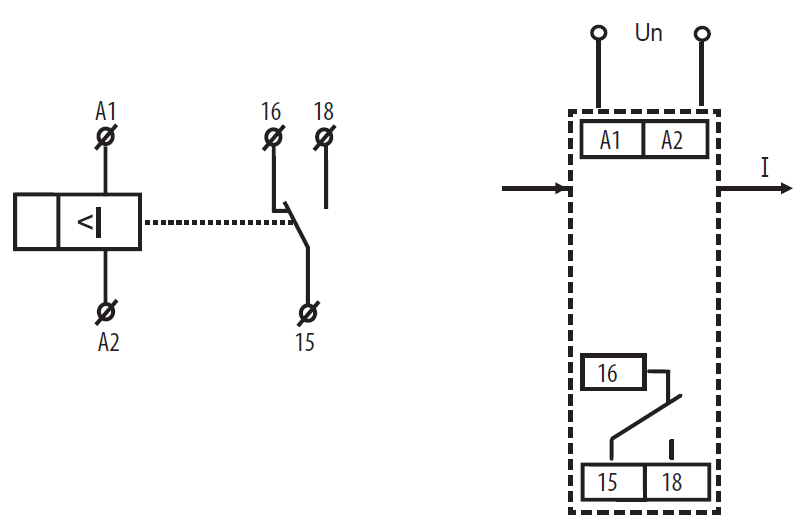

| Схема подключения PRI-52
|
 |
