Реле тока с повышенной чувствительностью типа РТЗ-51 применяются в качестве органа, реагирующего на ток нулевой последовательности в схемах защит от замыканий на землю генераторов, двигателей и линий с малыми токами замыкания на землю
Условия эксплуатации:
- Высота над уровнем моря до 2000 м
- Диапазон рабочих температур от 1 до 40°С
- Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию
Степень защиты оболочки реле IP40, контактных зажимов для присоединения внешних проводников IP00.
Установка реле на вертикальной плоскости, допускается отклонение не более 5° в любую сторону.
Место установки реле должно быть защищено от попадания брызг воды, масел, эмульсий и др. жидкостей, а также от прямого воздействия солнечной радиации.
Технические характеристики:
Параметр
| Значение
|
Номинальное напряжение питания
| - постоянный ток | 220 В
|
- переменный ток | 100 В |
Частота тока
| 50/60 Гц
|
Пределы регулирования тока срабатывания
| От 0,02 А до 0,12 А |
Относительная предельная основная погрешность
| ±10% |
Разброс тока срабатывания на любой уставке
| 3% |
Относительная дополнительная погрешность тока срабатывания при изменении температуры от −40 до 55°С относительно тока срабатывания, измеренного при температуре 20 ± 5°С | ±12% |
Относительная дополнительная погрешность тока срабатывания при изменении напряжения питания в диапазоне от 0,9Uном до 1,1Uномотносительно измеренного при Uном | ±8% |
Относительная дополнительная погрешность тока срабатывания при изменении частоты на ±3 Гц относительно измеренного на номинальной частоте
| ±10% |
Кратность увеличения тока срабатывания на частотах 10 и 400 Гц относительно измеренного на частоте 50 Гц, соответственно
| 4, 15 |
Время срабатывания реле при подаче на вход двукратного тока срабатывания
| 0,06 с
|
Коммутационная способность при τ ≤ 0,02 с
| - при постоянном токе
| 30 Вт
|
- при переменном токе
| 250 ВА |
Механическая износостойкость, циклов ВО, не менее
| 10 000 |
Коммутационная износостойкость, циклов ВО, не менее
| 1000 |
Потребляемая мощность в длительном режиме по цепи питания, не более
| - на переменном токе в длительном режиме
| 6,5 ВА |
- на переменном токе в режиме срабатывания
| 7,5 ВА |
- на постоянном токе
| 10 Вт
|
Испытательное напряжение переменного тока частотой 50 Гц, выдерживаемое изоляцией реле в состоянии поставки в течение 1 мин без пробоя и перекрытия, приложенное
| - между электрически независимыми частями реле, а также между ними и металлическими частями корпуса реле | 2000 В |
- между разомкнутыми контактами реле | 500 В |
Масса
| Не более 1,3 кг
|

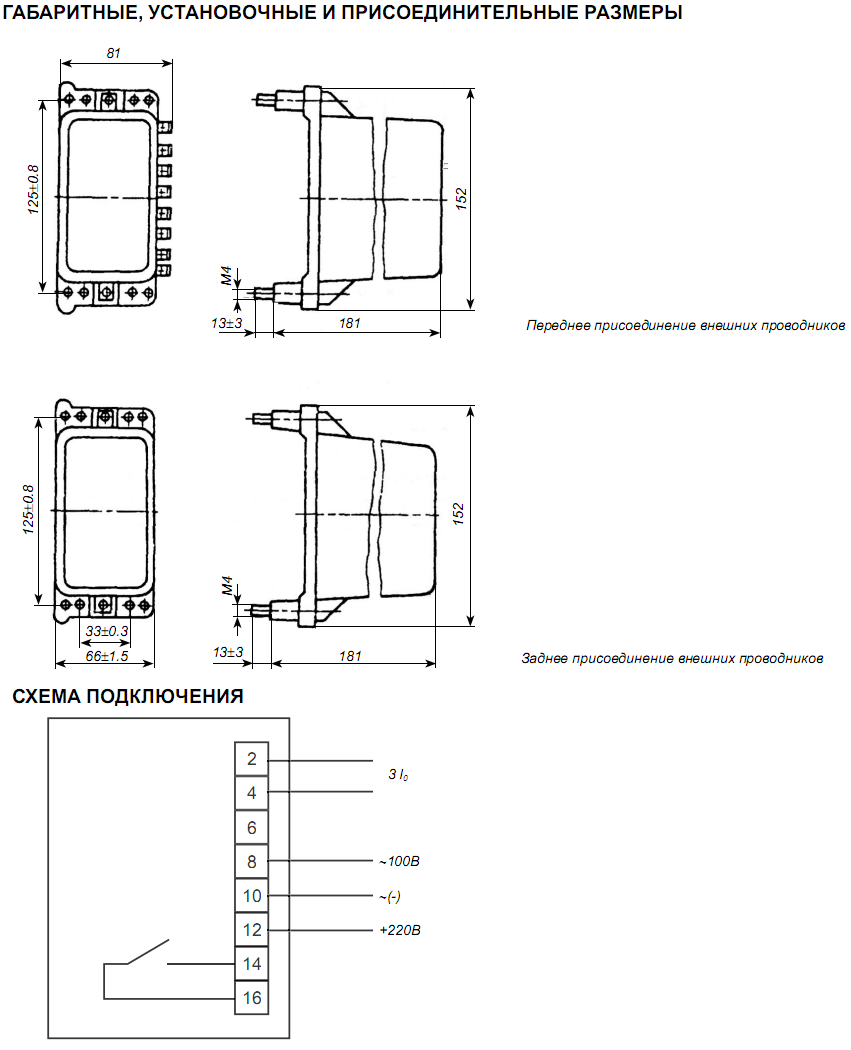

Габаритные и установочные размеры, схема подключения
|
 |
