Реле тока двустабильные серий РТД-11 и РТД-12
Прибор для различных схем аварийной и предупреждающей сигнализации, использующийся в качестве органа, реагирующего на изменение тока в электрических цепях
- Реле серии РТД-11 работает от сети постоянного тока напряжением 48, 60, 110 и 220 В
- Реле серии РТД-12 работает от сети переменного тока напряжением 110, 127 и 220 В
- Пригодны для работы в сейсмоопасных районах
Реле тока двустабильные серий РТД-11 и РТД-12 применяются в различных схемах аварийной и предупреждающей сигнализации в качестве органа, реагирующего на изменение тока в электрических цепях.
Реле серии РТД-11 работает от сети постоянного тока напряжением 48, 60, 110 и 220 В; серии РТД-12 - от сети переменного тока напряжением 110, 127 и 220 В частотой 50 и 60 Гц.
Реле пригодны для работы в сейсмоопасных районах.
Условия эксплуатации:
Степень защиты оболочки реле IP40, контактных зажимов для присоединения внешних проводников IP00.
Установка реле на вертикальной плоскости, допускается отклонение не более 5° в любую сторону.
Место установки реле должно быть защищено от попадания брызг воды, масел, эмульсий и др. жидкостей, а также от прямого воздействия солнечной радиации.
Технические характеристики:
Реле серии РТД-11 работает от сети постоянного тока напряжением 48, 60, 110 и 220 В; серии РТД-12 - от сети переменного тока напряжением 110, 127 и 220 В частотой 50 и 60 Гц.
Реле пригодны для работы в сейсмоопасных районах.
Условия эксплуатации:
- Высота над уровнем моря до 2000 м
- Диапазон рабочих температур от −40 до 55°С
- Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию
Степень защиты оболочки реле IP40, контактных зажимов для присоединения внешних проводников IP00.
Установка реле на вертикальной плоскости, допускается отклонение не более 5° в любую сторону.
Место установки реле должно быть защищено от попадания брызг воды, масел, эмульсий и др. жидкостей, а также от прямого воздействия солнечной радиации.
Технические характеристики:
| Параметр
| Значение
| |
| Номинальное напряжение питания переменного тока
| РТД12-01-34, РТД12-02-34
| 110, 127, 220 В
|
| Номинальная частота
| РТД12-01, РТД12-02 | 50 или 60 Гц
|
| Номинальное напряжение питания постоянного тока
| РТД11-01-11, РТД11-04-11 | 48, 60 В |
| РТД11-01-15, РТД11-04-15 | 110, 220 В | |
| Величина импульса тока срабатывания
| РТД11-01, РТД12-01 | 0,05 А |
| РТД11-04 | 0,2 А | |
| РТД12-02 | 0,12 А | |
| Время срабатывания
| ≤ 0,1 с
| |
| Количество замыкающих контактов
| 1
| |
| Коммутационная способность
| при U=220 В с τ≤0.06 с
| ≥ 0,15 А |
| при U=220 В с cosφ=0.4
| ≥ 0,2 А | |
| Коммутационная износостойкость выходного реле в режиме коммутации нагрузки
| 4 млн. циклов
| |
| Потребляемая мощность в режиме ожидания
| 3,8 Вт
| |
| Масса
| ≤ 1,1 кг
| |

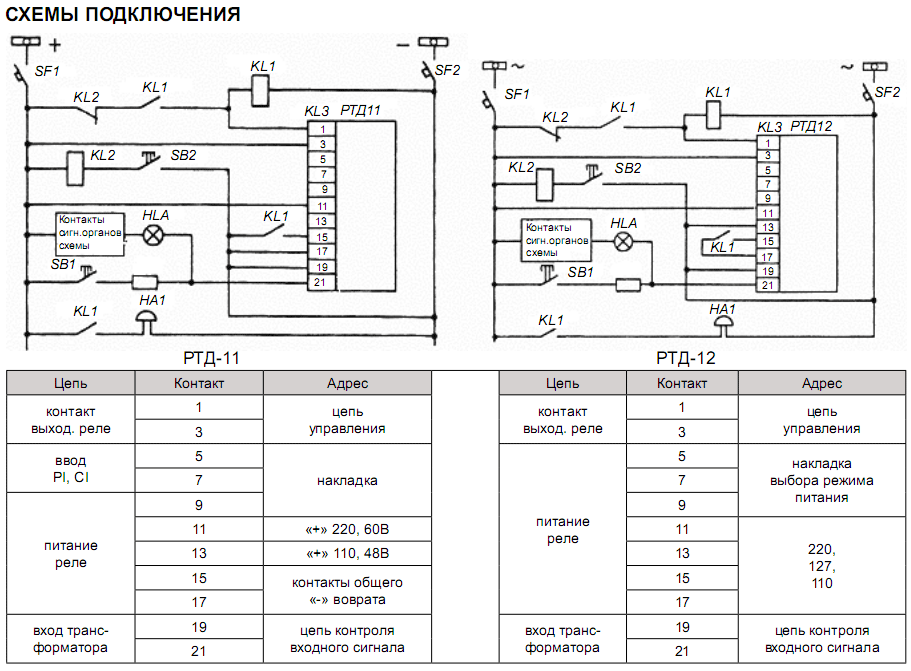

| Схемы подключения

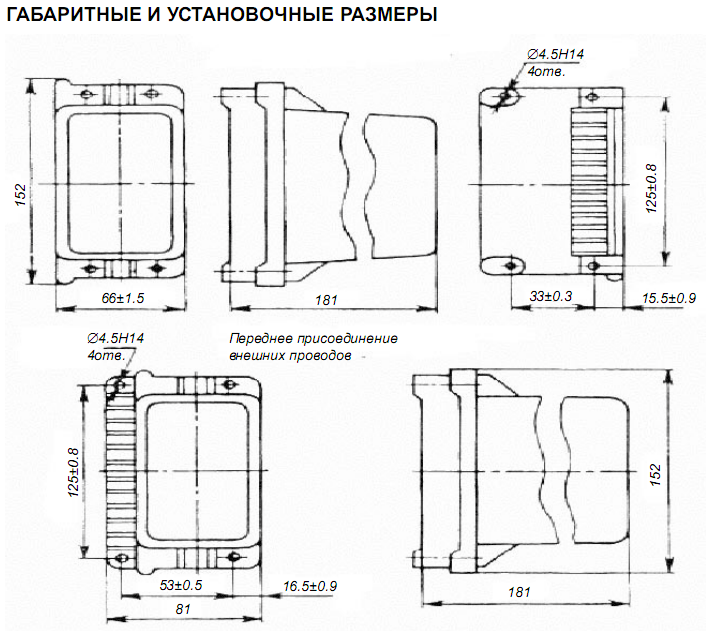

| Габаритные и установочные размеры
|
 |  |
