Реле максимального тока серий РТ80 и РТ90 применяются в установках переменного тока для защиты электрических машин, трансформаторов и линий передачи при перегрузках и коротких замыканиях
Условия эксплуатации:
- Высота над уровнем моря до 2000 м
- Диапазон рабочих температур от −20 до +55°С
- Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию
Степень защиты оболочки реле IP40, контактных зажимов для присоединения внешних проводников IP00.
Установка реле на вертикальной плоскости, допускается отклонение не более 5° в любую сторону.
Место установки реле должно быть защищено от попадания брызг воды, масел, эмульсий и других жидкостей, а также от прямого воздействия солнечной радиации.
Технические характеристики:
Типоисполнение реле
| Номинальный ток, А
| Уставки
|
на ток срабатывания индукционного элемента, А | на время срабатывания, с* | кратность тока отсечки** |
РТ81/1 | 10
| 4, 5, 6, 7, 8, 9, 10
| 1, 2, 3, 4
| 2...8
|
РТ91/1 |
РТ81/2 | 5
| 2; 2,5; 3; 3,5; 4; 4,5; 5
|
РТ91/2 |
РТ82/1 | 10 | 4, 5, 6, 7, 8, 9, 10 | 4, 8, 12, 16
|
РТ82/2 | 5 | 2; 2,5; 3; 3,5; 4; 4,5; 5 |
РТ83/1 | 10 | 2, 5, 6, 7, 8, 9, 10 | 1, 2, 3, 4
|
РТ83/2 | 5 | 2; 2,5; 3; 3,5; 4; 4,5; 5 |
РТ84/1 | 10 | 4, 5, 6, 7, 8, 9, 10 | 4, 8, 12, 16
|
РТ84/2 | 5 | 2; 2,5; 3; 3,5; 4; 4,5; 5 |
РТ85/1 | 10
| 4, 5, 6, 7, 8, 9, 10
| 1, 2, 3, 4
|
РТ95/1 |
РТ85/2 | 5
| 2; 2,5; 3; 3,5; 4; 4,5; 5 |
РТ95/2 |
РТ86/1 | 10 | 4, 5, 6, 7, 8, 9, 10 | 4, 8, 12, 16
|
РТ86/2 | 5 | 2; 2,5; 3; 3,5; 4; 4,5; 5 |
* При десятикратном токе срабатывания
** Отношение тока срабатывания отсечки к току срабатывания индукционного элемента
Параметр
| Значение
|
Длительно допустимый ток для катушек
| - реле типов РТ83, РТ84, РТ86, % от номинального тока | 110 |
- остальных типов реле серий РТ80 и РТ90, % от тока уставки | 110 |
Коэффициент возврата, не менее
| 0,8 |
Ток замыкания замыкающих контактов реле типов РТ81, РТ82, РТ86
| 5% от номинального тока
|
Испытательное напряжение переменного тока частотой 50 Гц, выдерживаемое изоляцией реле в течение 1 минуты без пробоя и перекрытия в режиме поставки, приложенное между электрически независимыми частями реле, а также между ними и корпусом реле, В
| 2000 В |
Увеличение потребляемой мощности при срабатывании реле
| 15% |
Ток размыкания размыкающих контактов реле типов РТ81, РТ82, РТ83, РТ84, РТ91 при напряжении от 24 до 250 В | - переменного тока | 2 А |
- постоянного тока | 0,5 А |
Шунтирование и дешунтирование управляемой цепи (если управляемая цепь питается от трансформатора тока и ее импеданс при токе 4 А не более 4 Ом, а при 50 А - не более 1,5 Ом
| - главными контактами реле типов РТ81, РТ82, РТ83, РТ84, РТ91 при токах не более | 50 А |
- главными контактами реле типов РТ85, РТ86, РТ95 при токах не более | 150 А |
Ток замыкания и размыкания замыкающих сигнальных контактов реле типов РТ83, РТ84, РТ86 при напряжении от 24 до 250 В
| - переменного тока | 1 А |
- постоянного тока | 0,2 А |
Потребляемая мощность при токе, равном току уставки реле, не более
| - реле серии РТ80 | 10 ВА |
- реле серии РТ90 | 30 ВА |
Масса, не более
| 2,9 кг
|

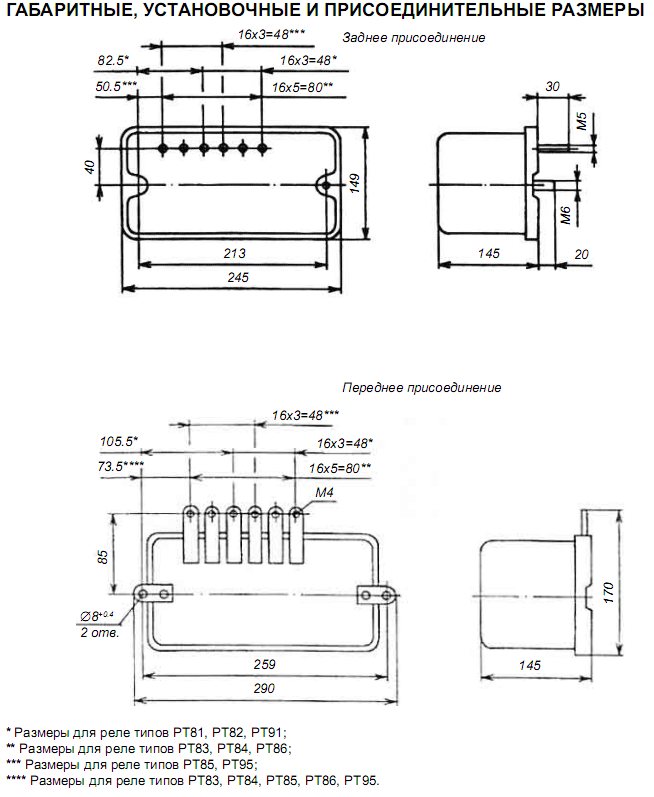

Габаритные, установочные и присоединительные размеры

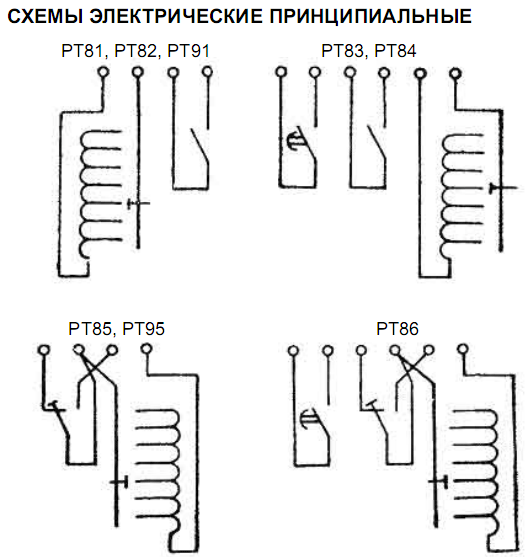

| Схемы электрические принципиальные
|
 |  |

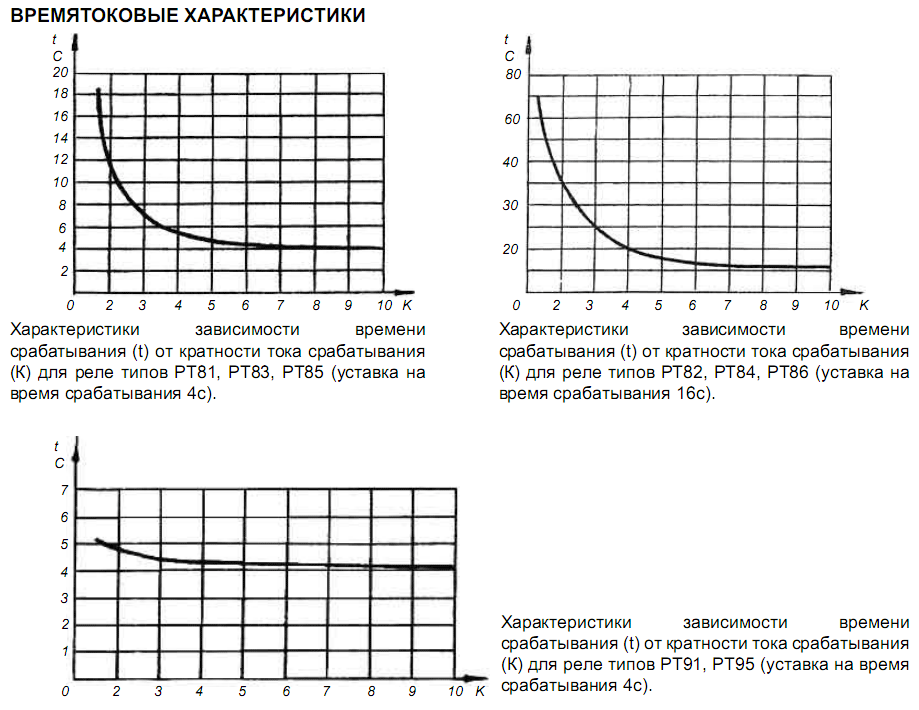

Времятоковые характеристики
|
 |
