Реле тока серий РТ-40, РТ-140
Реле тока серий РТ-40, РТ-140 применяются в схемах релейной защиты и автоматики энергетических систем в качестве органа, реагирующего на повышение тока
Условия эксплуатации:
Место установки реле должно быть защищено от попадания брызг воды, масел, эмульсий и др. жидкостей, а также от прямого воздействия солнечной радиации.
Технические характеристики:
Условия эксплуатации:
- Высота над уровнем моря до 2000 м
- Диапазон рабочих температур от −20 до 55°С
- Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию
Место установки реле должно быть защищено от попадания брызг воды, масел, эмульсий и др. жидкостей, а также от прямого воздействия солнечной радиации.
Технические характеристики:
| Типоисполнение
| Ток срабатывания при соединении катушек
| Номинальный ток при соединении катушек
| Потребляемая мощность при токе мин. уставки
| ||
| последовательное | параллельное | последовательное | параллельное | ||
| РТ-40/0.2, РТ-140/0.2 | 0,05...0,1 А | 0,1...0,2 А | 0,4 А | 1 А | 0,2 ВА
|
| РТ-40/0.6, РТ-140/0.6 | 0,15...0,3 А | 0,3...0,6 А | 1,6 А | 2,5 А | |
| РТ-40/2, РТ-140/2 | 0,5...1,0 А | 1,0...2,0 А | 2,5 А | 3,6 А | |
| РТ-40/6, РТ-140/6 | 1,5...3,0 А | 3,0...6,0 А | 10 А | 16 А
| 0,5 ВА
|
| РТ-40/10, РТ-140/10 | 2,5...5,0 А | 5,0...10 А | 16 А
| ||
| РТ-40/20, РТ-140/20 | 5...10 А | 10...20 А | |||
| РТ-40/50, РТ-140/50 | 12,5...25 А | 25...50 А | 0,8 ВА | ||
| РТ-40/100, РТ-140/100 | 25...50 А | 50...100 А | 1,8 ВА | ||
| РТ-40/200, РТ-140/200 | 50...100 А | 100...200 А | 8 ВА
| ||
| Параметр
| Значение
| |
| Класс точности
| 5 | |
| Коэффициент возврата, не менее
| - на минимальной уставке | 0,8 |
| - на остальных уставках | 0,85 | |
| Коммутационная способность контактов при напряжении
| - постоянный ток 250 В, τ = 0,005 с
| 60 Вт
|
| - переменный ток 250 В, cos φ = 0,5
| 300 ВА | |
| Механическая износостойкость
| 12 500 циклов ВО
| |
| Коммутационная износостойкость
| 2500 циклов ВО
| |
| Время замыкания замыкающего контакта при отношении входного тока к току срабатывания, не более
| 1,2 | 0,1 с
|
| 3,0 | 0,03 с
| |
| Испытательное напряжение переменного тока частоты 50 Гц, выдерживаемое электрической изоляцией в состоянии поставки в течение 1 мин без пробоя и перекрытия, приложенное
| - между электрически независимыми частями реле, а также между ними и металлическими частями корпуса реле | 2000 В |
| - между контактами в разомкнутом положении | 2000 В | |
| Масса, кг
| РТ-40 | 0,7 |
| РТ-140 | 0,8 | |

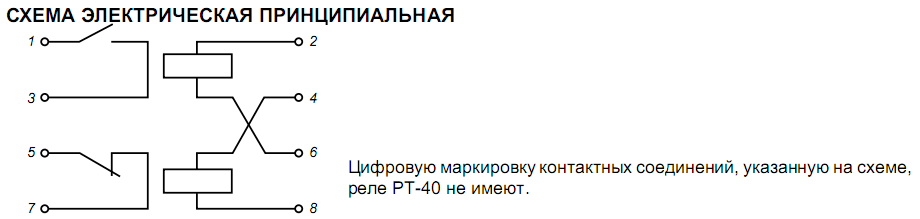

| Схема электрическая принципиальная

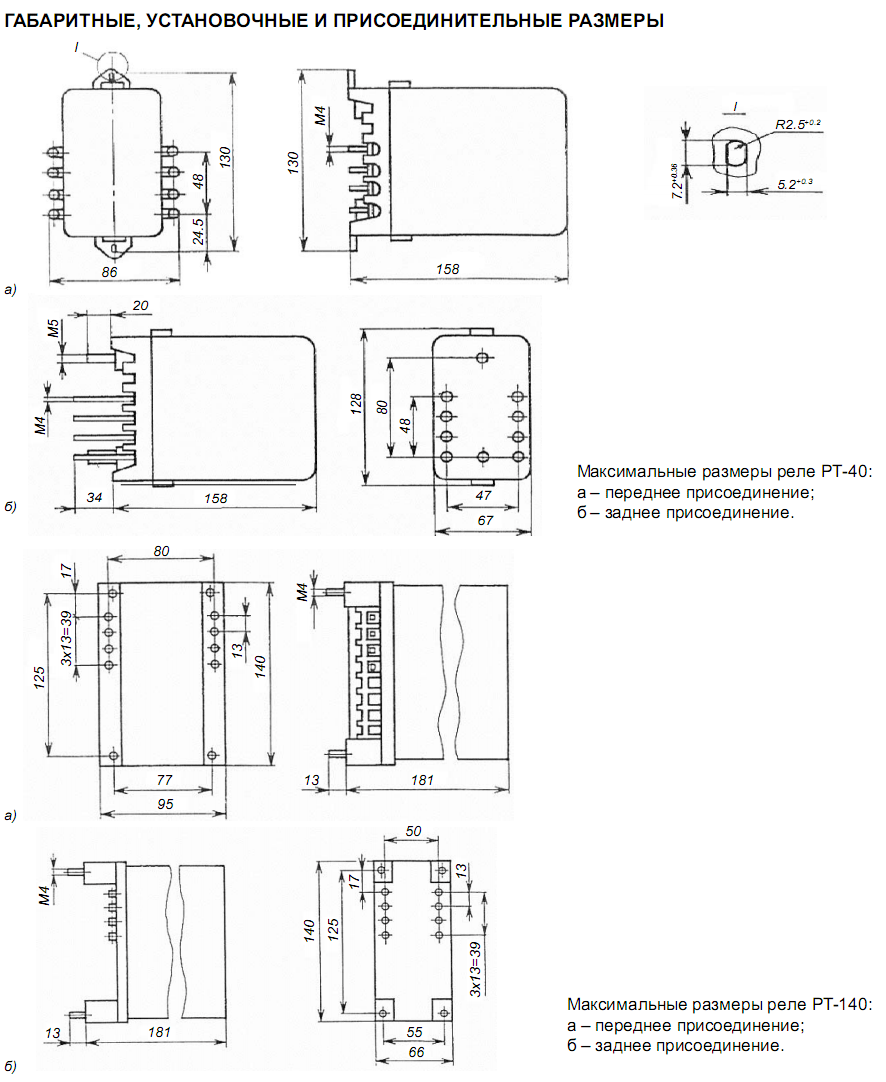

| Габаритные, установочные и присоединительные размеры
|
 |  |
