Реле напряжения РСН-50
Приборы для применения в схемах релейной защиты и противоаварийной автоматики энергосистем
- Реле максимального/минимального напряжения переменного/постоянного тока
- Номинальное напряжение: 60 В, 200 В, 250 В, 400 В
- Замыкающий или размыкающий контакт
Реле статические напряжения серии РСН-50 предназначены для применения в схемах релейной защиты и противоаварийной автоматики энергосистем
Типоисполнения реле по функциональному назначению
Исполнение реле по уставкам на напряжение срабатывания всех типов реле РСН-50
Типоисполнения реле по функциональному назначению
| Параметр
| Значение
| ||||
| Тип реле
| РСН50-1 | РСН50-2 | РСН50-4 | РСН50-6 | РСН50-7 |
| Функциональное назначение | Реле максимального напряжения переменного тока частоты 50 Гц
| Реле минимального напряжения переменного тока частоты 50 Гц | Реле максимального напряжения постоянного тока | Реле минимального напряжения постоянного тока | |
| Коэффициент возврата | ≥ 0,9 | ≥ 0,95 | ≤ 1,1 | ≥ 0,95 | ≤ 1,05 |
| Заменяемые аналоги | РН-51, РН-153, РСН-14, РСН-15 | НР-58, РСН-14, РСН-15 | РН-51, РН-154, РСН-16, РСН-17 | РН-73, РСН-12 | РН-74, РСН-18 |
Исполнение реле по уставкам на напряжение срабатывания всех типов реле РСН-50
| Функциональное назначение | Типоисполнение реле | Номинальное напряжение, В | Диапазон уставок реле по напряжению срабатывания, В |
| Реле максимального напряжения переменного тока
| РСН-50 – 1/60
| 60 | 15...60 |
| РСН-50 – 1/200
РСН-50 – 1/200 | 200 | 50...200 | |
| РСН-50 – 1/400
| 400 | 200...400 | |
| Реле минимального напряжения переменного тока
| РСН-50 – 4/48
| 60 | 12...48 |
| РСН-50 – 4/160
| 200 | 40...160 | |
| РСН-50 – 4/320
| 400 | 80...320 | |
| Реле максимального напряжения постоянного тока | РСН-50 – 6/250 | 250 | 150...250 |
| Реле минимального напряжения постоянного тока | РСН-50 – 7/250 | 250 | 150...250 |
| Параметр
| Значение
|
| Время замыкания замыкающего контакта реле максимального напряжения:
- при входном напряжении, равном 1,2Uср - при входном напряжении, равном 2,0Uср |
≤ 0,06 c ≤ 0,04 c |
| Время замыкания размыкающего контакта реле минимального напряжения при уменьшении напряжения с 1,1 напряжения возврата до 0,8 напряжения срабатывания | ≤ 0,06 с
|
| Потребляемая мощность | ≤ 5,0 ВА |
| Масса | ≤ 0,18 кг
|
| Схема подключения
|
 |

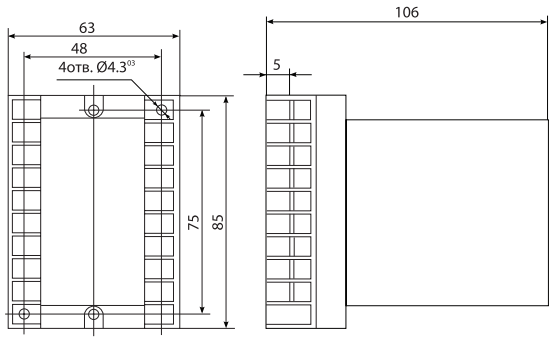

| Габаритные и установочные размеры
|
 |
