Реле напряжения РНН-57
Прибор для применения в схемах релейной защиты и автоматики энергетических систем
- Номинальное напряжение: 100 В
- 1 замыкающий и 1 размыкающий контакт
- Напряжение срабатывания: 4...8 В
- Класс точности реле: 5
Реле напряжения типа РНН-57 применяются в схемах релейной защиты и автоматики энергетических систем
| Параметр
| Значение |
| Номинальное напряжение
| 100 В
|
| Номинальная частота тока
| 50 или 60 Гц
|
| Длительность кратковременного режима работы при 190 В
| 6 с
|
| Напряжение срабатывания
| 4...8 В
|
| Коэффициент возврата
| 0,8
|
| Класс точности реле
| 5
|
| Загрубление реле при воздействии напряжением третьей гармоники (150 или 180 Гц)
| ≥ 8 раз
|
| Число выходных контактов
| 1 замыкающий и 1 размыкающий
|
| Потребляемая мощность при напряжении 100 В
| 30 ВА
|
| Время замыкания замыкающего контакта при отношении входного напряжения к напряжению срабатывания, равном двум
| ≤ 0,04 с
|
| Коммутационная способность контактов
| 300 ВА (при ~250 В)
60 Вт (при =250 В) |
| Коммутационная износостойкость
| 2 500 циклов ВО
|
| Механическая износостойкость
| 12 500 циклов ВО
|
| Испытательное напряжение переменного тока частотой 50 Гц, выдерживаемое электрической изоляцией в состоянии поставки в течение 1 мин без пробоя или перекрытия
| 2000 В (приложенное между токоведущими электрически не связанными частями реле, а также между ними и корпусом)
500 В (приложенное между контактами в разомкнутом положении |
| Вес
| ≤ 1,6 кг
|
| Схема подключения
|
 |

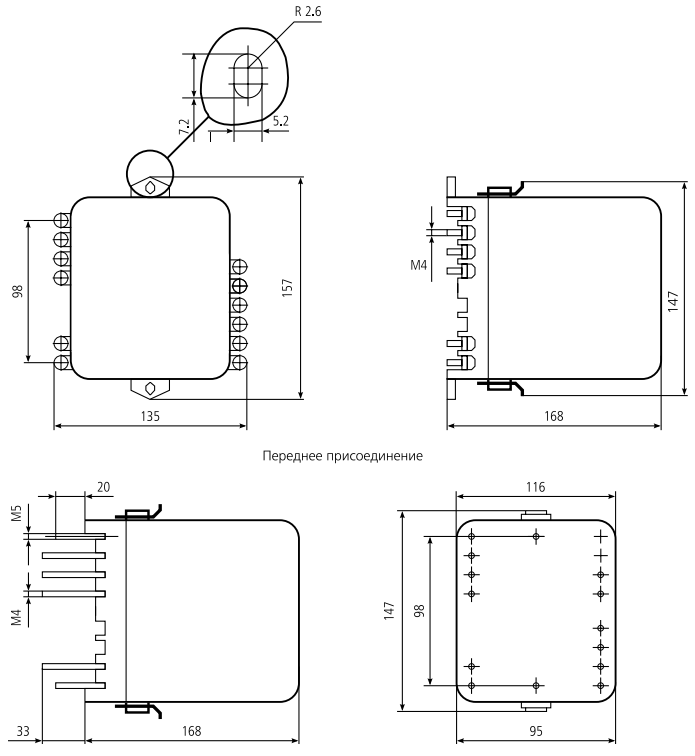

| Габаритные размеры
|
 |
