Реле контроля напряжения РН-03М
Прибор для контроля соответствия величины напряжения сети ~220 В заданному диапазону и применяется в схемах релейной защиты и автоматики электрических схем
- Диапазон входных напряжений: ~120...380 В
- Напряжение срабатывания верхнего порога: ~250 В
- Напряжение срабатывания нижнего порога: ~180 В
- Задержка повторного включения: 10 с
- Время срабатывания импульсной защиты: 25 нс
Реле напряжения РН-03М предназначено для контроля величины напряжения сети переменного тока и применяется в схемах релейной защиты и автоматики электрических схем
| Параметр
| Значение |
| Номинальное напряжение питания
| ~220 В
|
| Диапазон входных напряжений
| ~120...380 В
|
| Потребляемая мощность
| ≤ 1,5 ВА
|
| Максимальный ток нагрузки
| 30 А
|
| Максимальная энергия поглощения (импульс 10/1000 мкс)
| 200 Дж
|
| Время срабатывания импульсной защиты
| 25 нс
|
| Напряжение срабатывания верхнего порога
| 250 В
|
| Напряжение возврата верхнего порога
| 245 В
|
| Напряжение срабатывания нижнего порога
| 180 В
|
| Напряжение возврата нижнего порога
| 185 В
|
| Напряжение предельного нижнего порога срабатывания
| 170 В
|
| Погрешность определения порога срабатывания
| ±1 В |
| Задержка повторного включения
| 10 с
|
| Время срабатывания по верхнему порогу
| 50 мс
|
| Время срабатывания по нижнему порогу
| 10 с
|
| Время срабатывания по предельному нижнему порогу
| 50 мс
|
| Максимальная мощность нагрузки
| 6,5 кВт
|
| Электрическая износостойкость выходных контактов реле отключения нагрузки
| 100 000 циклов ВО
|
| Погрешность от изменения температуры на 1°С
| ≤ 0,1%
|
| Диапазон рабочих температур
| −40...50°С
|
| Диапазон температур хранения
| −50...60°С
|
| Срок службы
| 16 лет
|
| Крепление реле
| На DIN-рейку
|
| Защита
| IP40 со стороны лицевой панели
|
| Номинальное сечение присоединяемых проводов
| 4 мм² |
| Габаритные размеры
| 87×58×85 мм
|
| Вес реле
| 0,25 кг
|
| Схема подключения
|
 |

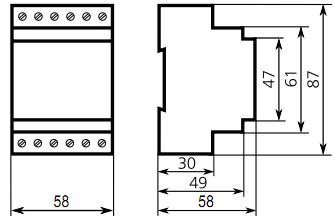

| Габаритные размеры
|
 |
