Реле контроля напряжения РН-01Е
Прибор для контроля величины напряжения сети переменного тока и применяется в схемах релейной защиты и автоматики электрических схем
- Диапазон контролируемых напряжения: ~220 В, ~110 В, ~60 В, ~24 В
- Регулировка порога срабатывания: потенциометр
- 1 замыкающий и 1 размыкающий контакт
- Сертификат соответствия № РОСС RU.ME63.B03020
Реле напряжения РН-01Е предназначено для контроля величины напряжения сети переменного тока и применяется в схемах релейной защиты и автоматики электрических схем
| Параметр
| Значение |
| Потребляемая мощность
| ≤ 1,5 Вт
|
| Диапазон контролируемых напряжений (по исполнениям):
- ~220 B - ~110 B - ~60 B - ~24 B |
~170...260 В ~90...130 В ~50...70 В ~19...30 В |
| Минимальный диапазон контролируемых напряжений (по исполнениям):
- ~220 В - ~110 В - ~60 В - ~24 В |
~210...230 В ~105...115 В ~57...63 В ~23...25 В |
| Регулировка порога срабатывания
| Потенциометр
|
| Погрешность установки
| ≤ 5%
|
| Средняя основная погрешность
| ≤ 5%
|
| Погрешность от изменения температуры на 1°С
| ≤ 0,1%
|
| Время срабатывания реле при превышении установленного значения тока
| ≤ 0,2 с
|
| Время повторной готовности
| ≤ 2 с
|
| Число и род выходных контактов
| 1 замыкающий + 1 размыкающий
|
| Номинальный ток
| 5 А
|
| Коммутируемое напряжение
| ~220 В / =24 В
|
| Механическая износостойкость
| 500 000 циклов ВО
|
| Электрическая износостойкость
| 100 000 циклов ВО
|
| Диапазон рабочих температур
| −20...45°C
|
| Рабочее положение
| Произвольное
|
| Степень защиты реле
| IP40
|
| Степень защиты выводных зажимов
| IP20
|
| Крепление реле
| Нa DIN-рейку, на плоскость
|
| Максимальное сечение присоединяемых проводов
| 2,5 мм², с гильзой 1,5 мм² |
| Габаритные размеры
| 25×70×100 мм
|
| Вес реле
| 0,15 кг
|

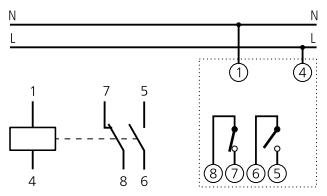

| Схема подключения
|
 |

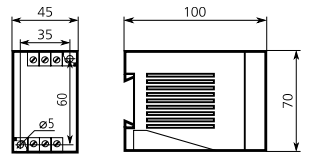

| Габаритные размеры
|
 |
