Реле контроля фаз ЕЛ-15
Прибор для использования в схемах автоматического управления для контроля наличия и порядка чередования фаз
- Питание от контролируемой трехфазной сети
- Регулируемая задержка срабатывания: 0,1...10 с
- Выходные контакты: 1 замыкающий, 1 размыкающий
- Сертификат соответствия № РОСС RU.ME63.B03020
Реле контроля фаз ЕЛ-15 предназначено для использования в схемах автоматического управления для контроля наличия и порядка чередования фаз, защиты от недопустимой асимметрии фазных напржяений и работы на двух фазах источников и преобразователей электрической энегии, трехфазных асинхронных двигателей общепромышленных серий мощностью до 100 кВт
Технические характеристики:
Технические характеристики:
| Параметр | Значение |
| Напряжение питания
| ~380 В
|
| Питание реле
| От контролируемой 3-фазной сети
|
| Потребляемая мощность
| Не более 9 Вт
|
| Допуск напряжения питания
| −15...10%
|
| Срабатывание реле:
- при однофазном снижении напряжения - при симметричном снижении фазных напряжений - при обрыве одной или двух фаз - при повышении межфазного напряжения - при обратном порядке чередования фаз - при «слипании» фаз - при обрыве трех фаз |
(0,8...0,96)×Uфн с выдержкой времени (0,5...0,94)×Uфн с выдержкой времени Срабатывает с выдержкой времени (1,1...1,2)×Uфн без выдержки времени Срабатывает без выдержки времени Срабатывает без выдержки времени Срабатывает без выдержки времени |
| Диапазон задержки времени срабатывания
| 0,1...10 с
|
| Число и род выходных контактов
| 1 замыкающий + 1 размыкающий
|
| Номинальный ток
| 5 А
|
| Коммутируемое напряжение
| ~220 В/=24 В
|
| Механическая износостойкость
| 500 000 циклов ВО
|
| Электрическая износостойкость
| 100 000 циклов ВО
|
| Диапазон рабочих температур
| −20...45°С
|
| Диапазон температур хранения
| −40...80°С
|
| Крепление реле
| На DIN-рейку или на плоскость
|
| Степень защиты реле
| IP40
|
| Степень защиты клеммной колодки
| IP10
|
| Сечение присоединяемых проводов
| 2,5 мм², с гильзой 1,5 мм² |
| Габаритные размеры
| 45×70×100 мм
|
| Вес реле
| Не более 0,25 кг
|
| Схема подключения
|
 |

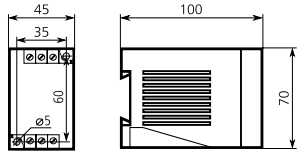

| Габаритные размеры
|
 |
