Реле контроля напряжения HRN-57N
Прибор для контроля повышения/понижения напряжения в трехфазных сетях с нейтралью, используется для обеспечения защиты электрооборудования
- Питание с контролируемого напряжения Un: 3×400 В/230 В
- Настройка верхнего и нижнего уровней напряжения
- Настраиваемая временная задержка
- Сохранение функций при выпадении одной из фаз
- Исполнение 1S, крепление на DIN-рейку
Реле контроля напряжения HRN-57N предназначено для контроля повышения/понижения напряжения в трехфазных сетях с нейтралью, используется для обеспечения защиты электрооборудования
Технические характеристики:
Технические характеристики:
| Параметр
| Значение
|
| Напряжение питания и контроля Un | 3×400 В/230 В |
| Верхний уровень напряжения Umax | 105…125% Un |
| Нижний уровень напряжения Umin |
75…95% Un
|
| Максимальная мощность
| 2 ВА |
| Гистерезис
| 5% |
| Пиковая перегрузка
| ~3×288 В < 1 мс |
| Задержка времени Т1
| ≤ 500 мс
|
| Задержка времени Т2 (настраиваемая)
| 0,1…10 с
|
| Выходные контакты
| 1 переключающий (AgNi)
|
| Номинальный ток
| 8 А |
| Пиковый ток
| 10 А |
| Индикация выхода
| Красный LED-индикатор |
| Рабочая температура | −20…55 °C |
| Рабочее положение
| Произвольное |
| Сечение подключаемого провода | Макс. 2×2,5 мм²; 1×4 мм²; c изоляцией 1×2,5 мм²; 2×1,5 мм² |
| Крепление
| DIN-рейка EN 60715 |
| Защита
| IP40 со стороны лицевой панели |
| Категория перенапряжения
| III |
| Вес
| 66 г
|
| Габаритные размеры
| 90×17,6×64 мм
|

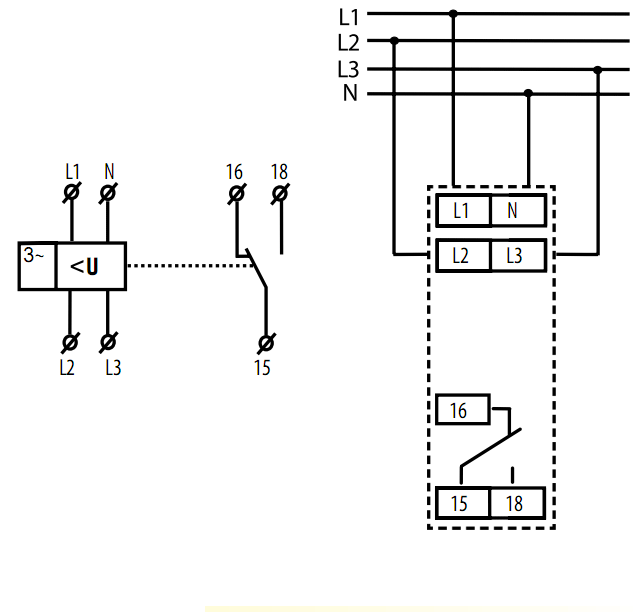

| Схема подключения HRN-57N
|
 |
