Реле контроля напряжения HRN-56-3M

Прибор для контроля последовательности и выпадения фаз в трехфазных сетях, используется для обеспечения защиты электрооборудования

Питание с контролируемого напряжения U_n: 3×480 В; 3×575 В
Настраиваемая временная задержка
Сохранение функций при выпадении одной из фаз
Монтаж: на DIN-рейку, стандарт 3S

В закладки

4 522 руб. Наличие: 1...2 недели Выбрать конфигурацию Доставка по России
Оплата
Перейти к сравнению

Описание

Конфигуратор
Все модификации (2)
Отзывы (0)

Реле контроля напряжения HRN-56-3M предназначено для контроля последовательности и выпадения фаз в трехфазных сетях, используется для обеспечения защиты электрооборудования
Технические характеристики:

Параметр	Значение
Параметр	HRN-56/480	HRN-56/575
Напряжение питания и контроля U_n	3×480 В	3×575 В
Верхний уровень напряжения U_max	Настраиваемый, 70…95% U_n
Нижний уровень напряжения U_min	60% U_n
Максимальная мощность	2 ВА
Гистерезис	5%
Пиковая перегрузка	~3×600 В < 1 мс	~3×700 В < 1 мс
Задержка времени Т1	≤ 500 мс
Задержка времени Т2 (настраиваемая)	0…10 с
Выходные контакты	1 переключающий (AgNi)
Номинальный ток	8 A
Пиковый ток	10 А
Индикация выхода	Красный LED-индикатор
Рабочая температура	−20…55°C
Рабочее положение	Произвольное
Сечение подключаемого провода	Макс. 1×2,5 мм²; 2×1,5 мм²; c изоляцией 1×1,5 мм²
Крепление	На DIN-рейку, стандарт 3S
Защита	IP40 со стороны лицевой панели
Категория перенапряжения	III
Вес	108 г
Габаритные размеры	90×52×65 мм

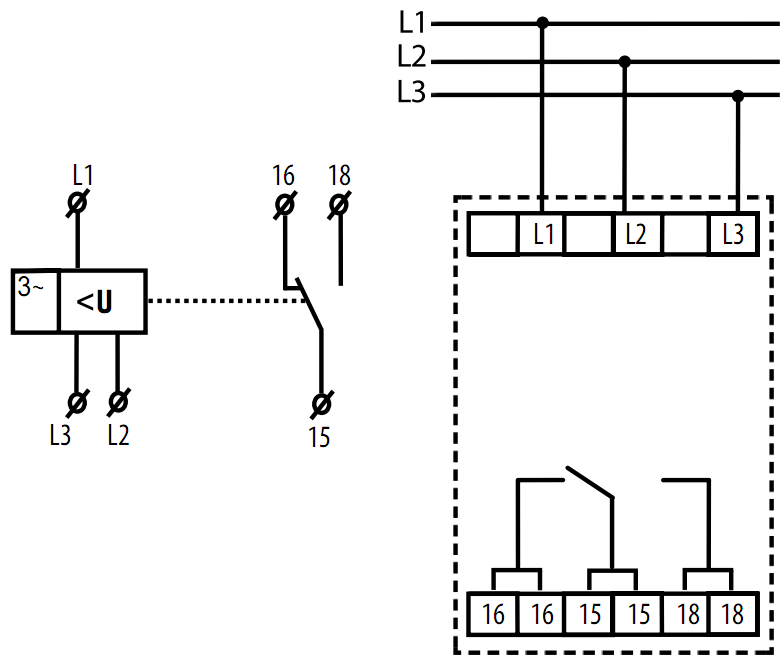

Схема подключения HRN-56-3М
